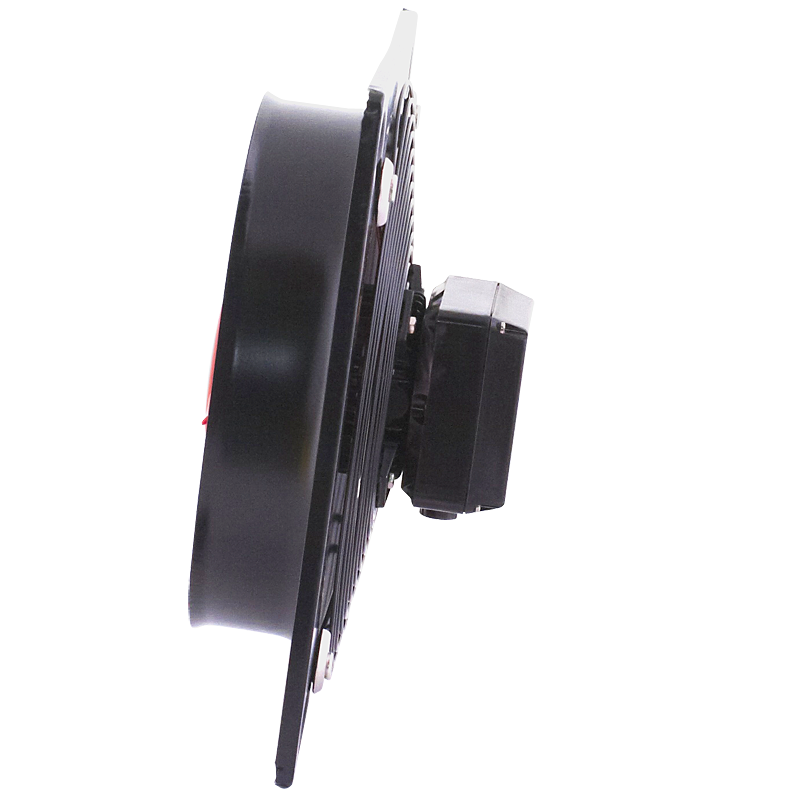

HCBT EX - ATEX puhallin

HCBT EX

ATEX puhallin

Matalaprofiililevyasennetut aksiaalipuhaltimet, joissa on alumiinipyörät. Räjähdyssuojatut versiot ATEX-direktiivin mukaisesti.
Ask for product

Sovellus

HCBT EX -puhaltimien erikoisversiot räjähdysvaarallisilla alueilla, paitsi HCBT / 4-250, HCBT / 6-355, HCBT / 6-400; HCBT / 6-400-malli saatavana 230/400 V moottorilla; malleja saatavana HCBT-1000 asti. Merkintä: ATEX II 2G Ex e II T3, IP55, eristysluokka F.
Suorituskykyominaisuudet ja mitat HCBT-puhaltimien tietojen mukaan vakioversiossa.

Erikoismallit

800 ja 1000 mm:
  • II 2G Exd IIB T4
  • II 2G Exd IIB + H2 T4 (Ex d IIC T4 -moottori) tai 400V
  • suspendoituvat palavat hiukkaset ja pöly ei johtava: II 3D Ex tc IIIB T125 ° C
  • johtava pöly: II 3D Ex tc IIIC T125 ° C (IP65-moottorilla)

ATEX-version käyttölämpötila

  • -20 ° C - + 55 ° C
    HCBT / 4-315 mallit HCBT / 4-710
    HCBT / 6-450 -malleille HCBT 6-710
  • -20 ° C - + 40 ° C
    HCBT / 4-800 mallit 1000
    HCBT / 6-800 mallit 1000

Technical assistance

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

Dimensions

Type A B C F J K L M ØD ØE ØG
  mm mm mm mm mm mm mm mm mm mm mm
HCBT/4-315/H EXEIIT3 400 330 280 122 32 68 12 40 315 10 329
HCBT/4-355/H EXEIIT3 450 380 315 129 45 75 12 40 355 10 371
HCBT/4-400/H EXEIIT3 500 420 355 129 50.5 78 12 40 400 10 422
HCBT/4-450/H EXEIIT3 560 480 400 150 48 91 12 40 450 10 476
HCBT/4-500/H EXEIIT3 630 560 450 150 44.5 97 12 40 500 10 536
HCBT/4-560/H EXEIIT3 710 630 510 218.5 110.5 98.5 12 40 560 10 596
HCBT/4-630/H EXEIIT3 800 710 580 218.5 110.5 103 12 40 630 12 674
HCBT/4-710/H EXEIIT3 900 800 636 218.5 134 91.5 16.5 40 710 12 733
HCBT/6-450/H EXEIIT3 560 480 400 150 48 91 12 40 450 10 476
HCBT/6-500/H EXEIIT3 630 560 450 150 44.5 97 12 40 500 10 536
HCBT/6-560/H EXEIIT3 710 630 510 150 42 98.5 12 40 560 10 596
HCBT/6-630/H EXEIIT3 800 710 580 150 41 103 12 40 630 12 674
HCBT/6-710/H EXEIIT3 900 800 636 218.5 134 91.5 16.5 40 710 12 733
Type J C_H C_L ØD ØG sq_A sq_B ØF_H ØF_L
  mm mm mm mm mm mm mm mm mm
HCBT/4-800/L-X-1.5 EXEIIT3 92 380 345 800 926 1000 800 203 181
HCBT/4-800/H-X-3 EXEIIT3 92 380 345 800 926 1000 800 203 181
HCBT/4-900/H-X-5.5 EXEIIT3 120 439 392 900 1060 1120 900 280 203
HCBT/4-1000/L-X-3 EXEIIT3 110 380 380 1000 1154 1250 1000 280 203
HCBT/4-1000/H-X-5.5 EXEIIT3 110 380 380 1000 1154 1250 1000 280 203
HCBT/6-800/L-X-0.55 EXEIIT3 92 345 310 800 926 1000 800 181 162
HCBT/6-800/H-X-0.75 EXEIIT3 92 345 310 800 926 1000 800 181 162
HCBT/6-1000/L-X-1.1 EXEIIT3 110 380 345 1000 1154 1250 1000 203 181
HCBT/6-1000/H-X-1.5 EXEIIT3 110 380 345 1000 1154 1250 1000 203 181
