TD EX - ATEX puhallin

TD EX

ATEX puhallin

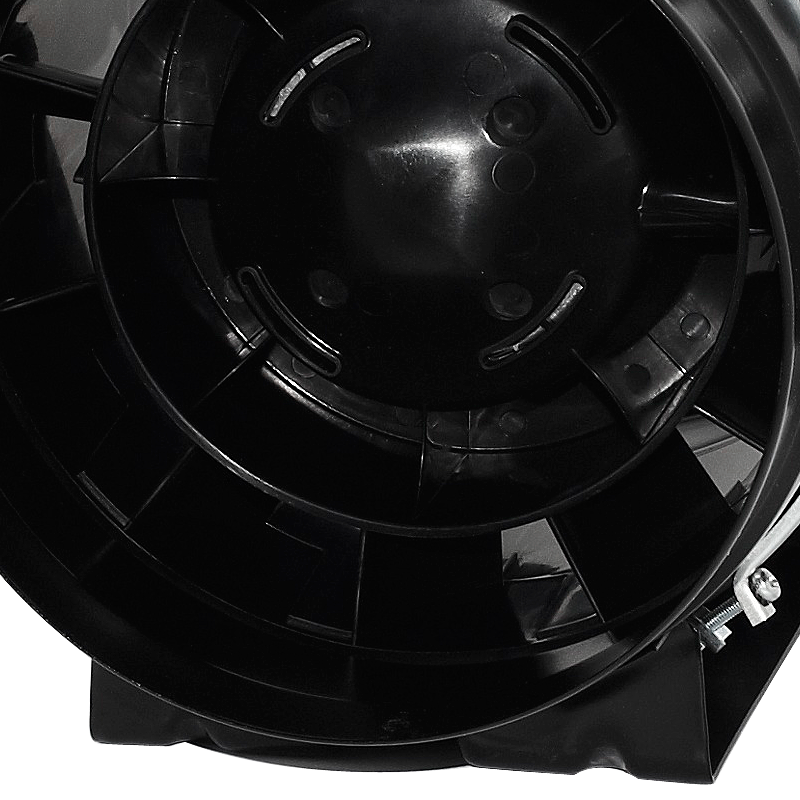

Matalaprofiiliset linjaratkaisut sekavirtauskanavissa räjähdyssuojatut puhaltimet TD-800 Ex on valmistettu antistaattisesta muovista. Muut mallit on valmistettu teräslevystä, joka on suojattu mustalla polyesterimaalilla.
Ask for product

Käyttö

TD EX -puhaltimet täyttävät ATEX-direktiivin 2014/34 / EU vaatimukset, ne on suunniteltu käytettäviksi räjähdysvaarallisilla alueilla, kaivosten ulkopuolella ja miinojen toiminnassa. Ne täyttävät ryhmän II luokan 2G - vyöhykkeen 1 vaatimukset.
ATEX-merkintä: II 2G Ex eb IIB T3 Gb.

Rakenne

  • TD-800/200 ATEX-malli on valmistettu antistaattisesta muovista
  • muut mallit on valmistettu teräslevystä, joka on suojattu mustalla polyesteripäällysteellä
  • suuritehoinen ruuvipyörä
  • käyttölämpötila alue välillä - 20 ° C - 40 ° C

Sähkömoottori

  • 1-vaiheinen 230 V, 50Hz, soveltuva työskentelemään räjähdysvaarallisilla alueilla
  • suojausluokka IP44 (mallit 1100/250 ja 1200/315), IP54 (malli 800/200), eristysluokka B
  • ei sovitettu nopeuden säätöön

Technical assistance

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

TD-800/200 ATEX

  • Pst max = 240 Pa
  • Q max = 1020 m3/h
  • P max = 120 W
  • n = 2450 rpm
  • I max = 0.54 A
  • U nom = 230 V
  • L wA = 55 dB(A)

Dimensions

Type A B C ØD E F G H I
  mm mm mm mm mm mm mm mm mm
TD-800/200 ATEX 302 255 232.5 198 140 100 94 124 228.4
TD-1100/250 ATEX 386 324 291 248 168 145 140 155 339
TD-1200/315 ATEX 450 392 356 312 210 182 178 188 371
