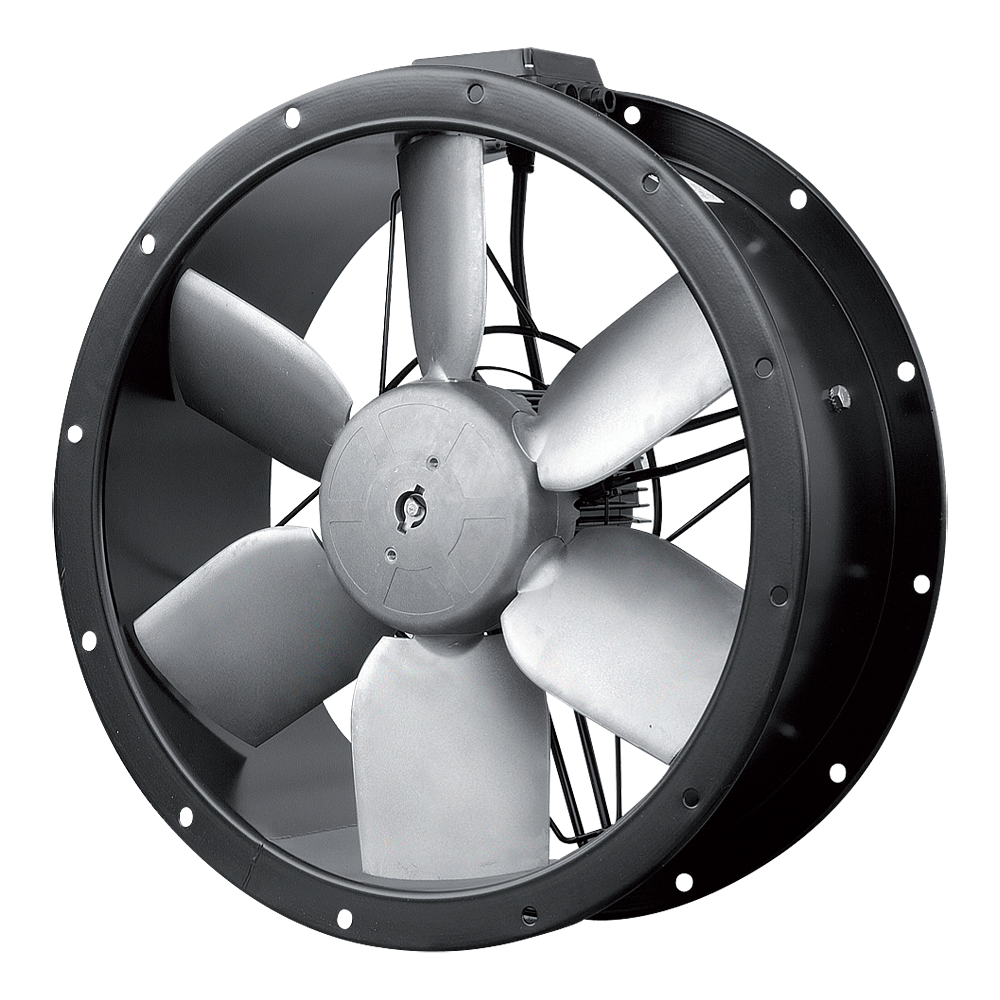

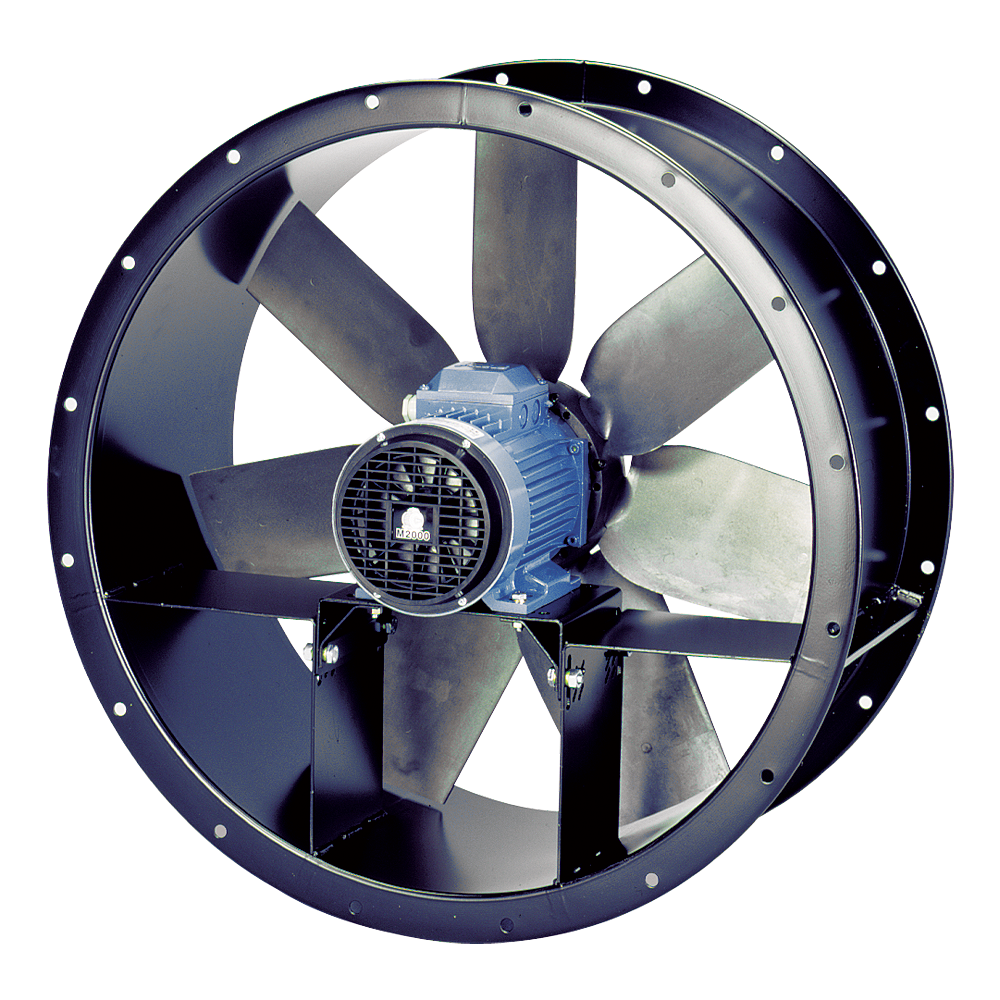

TCBB/TCBT
Axial-flow duct fan
Valikoima sylinterimäisiä koteloituja aksiaalivirtauspuhaltimia, jotka on varustettu alumiinipyörillä ja valmistettu korkealaatuisesta valssatusta galvanoidusta teräksestä ja suojattu korroosiota vastaan kataforesis-pohjamaalilla ja mustalla polyesterimaalilla.
Sovellus
Tuuletin on tarkoitettu kaikenlaisiin yleisilmastointiasennuksiin.
Tyypillisiä käyttökohteita ovat:
- liiketilojen ja teollisuushallien yleisilmastointi varastojen ja varastojen ilmanvaihto
- autotallien ja julkisten rakennusten jne. ilmanvaihto
Rakentaminen
- alumiinilevyroottori tasapainotettu dynaamisesti ISO 1940-
- 4_
- teräspelti, joka on suojattu korroosiolta kataforeettisella maalauksella pohjamaalilla ja polyesterimaalilla
- liitäntäkotelo kotelossa
- vaaka- tai pystysuora asennus
- ilmavirran juoksupyörä -> moottori (HB)
- lämpötila pumpatun väliaineen lämpötila -40 ° C - + 40 ° C (mallit 250-400 ja 4 / 710 ja 800) ja -40 ° C - + 70 ° C (mallit 450-630 ja 6 / 710)
Sähkömoottori
- asynkroninen, yksi 230V 50Hz (TCBB)
- asynkroninen, kolmivaiheinen 230 / 400V 50Hz, 400V 50Hz (TCBT)
- suojausluokka IP 54, eristysluokka F (mallit 250-400)
- suojausluokka IP 65, eristys luokka F (mallit 450--630 ja 6 / 710)
- suojausluokka IP 55, eristysluokka F (mallit 4 / 710 ja 800)
- jännitteen säätöä varten (paitsi / 4-560H, / 4 -630, 710 ja T / 800)
- taajuusohjaukselle (kolmivaiheiset moottorit)
Erikoisversiot
- räjähdyssuojattu
- virtausilmamoottori -> roottori (HA)
Technical assistance
Catalog card
- Ohjekirja 2,62 MB
- Vaatimustenmukaisuusvakuutus (CE) 364,88 KB
- Vaatimustenmukaisuusvakuutus (CE) 364,97 KB
- Vaatimustenmukaisuusvakuutus (CE) 366,71 KB
- Vaatimustenmukaisuusvakuutus (CE) 370,79 KB
- Vaatimustenmukaisuusvakuutus (CE) 366,71 KB
- Vaatimustenmukaisuusvakuutus (CE) 364,97 KB
- Vaatimustenmukaisuusvakuutus (CE) 370,79 KB
- Vaatimustenmukaisuusvakuutus (CE) 364,88 KB
- CAD-piirustukset 1,33 MB
- Sähkökytkentäkaavio 44,87 KB
- Sähkökytkentäkaavio 22,06 KB
- Sähkökytkentäkaavio 22,96 KB
Work characteristics
Dimensions
| Type | C | N | ØA | ØB | ØD | ØE |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| TCBB/2-250/H | 170 | 4 | 327 | 292 | 254 | 10 |
| TCBB/4-250/H | 170 | 4 | 327 | 292 | 254 | 10 |
| TCBB/4-315/H | 170 | 8 | 386 | 355 | 315 | 10 |
| TCBB/4-355/H | 170 | 8 | 426 | 395 | 355 | 10 |
| TCBB/4-400/H | 210 | 8 | 487 | 450 | 400 | 12 |
| TCBB/6-355/H | 170 | 8 | 426 | 395 | 355 | 10 |
| TCBB/6-400/H | 170 | 8 | 487 | 450 | 400 | 12 |
| TCBT/2-250/H | 170 | 4 | 327 | 292 | 254 | 10 |
| TCBT/4-250/H | 170 | 4 | 327 | 292 | 254 | 10 |
| TCBT/4-315/H | 170 | 8 | 386 | 355 | 315 | 10 |
| TCBT/4-355/H | 170 | 8 | 426 | 395 | 355 | 10 |
| TCBT/4-400/H | 210 | 8 | 487 | 450 | 400 | 12 |
| TCBT/6-355/H | 170 | 8 | 426 | 395 | 355 | 10 |
| TCBT/6-400/H | 170 | 8 | 487 | 450 | 400 | 12 |
| Type | C | N | ØA | ØB | ØD | ØE |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | |
| TCBB/4-450/H | 180 | 8 | 537 | 500 | 450 | 12 |
| TCBB/4-500/H | 180 | 12 | 595 | 560 | 500 | 12 |
| TCBB/4-560/L | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBB/4-560/H | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBB/4-630/L | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBB/6-500/H | 180 | 12 | 595 | 560 | 500 | 12 |
| TCBB/6-560/L | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBB/6-630/L | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBB/6-710/L | 240 | 16 | 806 | 770 | 710 | 12 |
| TCBT/4-450/H | 180 | 8 | 537 | 500 | 450 | 12 |
| TCBT/4-500/H | 180 | 12 | 595 | 560 | 500 | 12 |
| TCBT/4-560/L | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBT/4-560/H | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBT/4-630/L | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBT/4-630/H | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBT/6-450/H | 180 | 8 | 537 | 500 | 450 | 12 |
| TCBT/6-500/H | 180 | 12 | 595 | 560 | 500 | 12 |
| TCBT/6-560/H | 240 | 12 | 655 | 620 | 560 | 12 |
| TCBT/6-630/L | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBT/6-630/H | 240 | 12 | 725 | 690 | 630 | 12 |
| TCBT/6-710/L | 240 | 16 | 806 | 770 | 710 | 12 |
| TCBT/6-710/H | 240 | 16 | 806 | 770 | 710 | 12 |
| Type | B | C | E | ØA | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| TCBT/4-710/L | 770 | 380 | 415 | 806 | 710 |
| TCBT/4-710/H | 770 | 380 | 444 | 806 | 710 |
| TCBT/4-800/L | 860 | 380 | 437 | 896 | 800 |
| TCBT/4-800/K | 860 | 380 | 439 | 896 | 800 |
| TCBT/4-800/G | 860 | 380 | 447 | 896 | 800 |
| TCBT/4-800/H | 860 | 380 | 515 | 896 | 800 |
| TCBT/6-800/L | 860 | 380 | 408 | 896 | 800 |
| TCBT/6-800/K | 860 | 380 | 437 | 896 | 800 |
| TCBT/6-800/G | 860 | 380 | 448 | 896 | 800 |
| TCBT/6-800/H | 860 | 380 | 477 | 896 | 800 |
