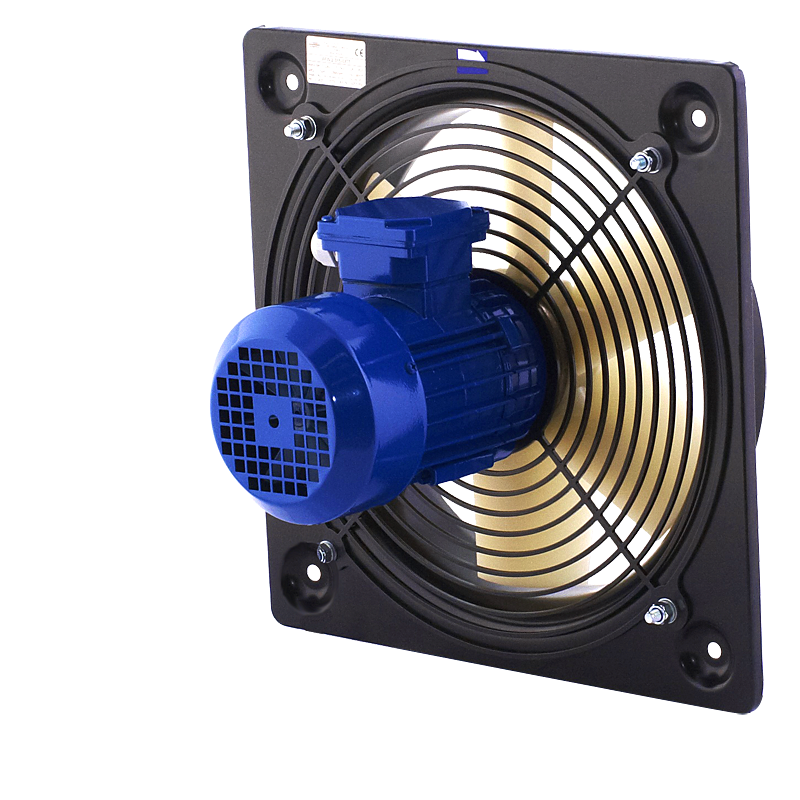

AFW - Aksiaalipuhaltimet seinäasennukseen

AFW

Aksiaalipuhaltimet seinäasennukseen

Levyasennetut aksiaalivirtauspuhaltimet, joita käytetään liike- ja teollisuustilojen yleiseen ilmanvaihtoon; varastot ja varastotilat; autotallit ja yleishyödylliset rakennukset jne. Voidaan käyttää myös ilmastointilaitteissa.
Can be painted in a color
other than standard
Ask for product

Sovellus

AFW-puhaltimia käytetään:

  • liiketilojen ja teollisuushallien yleiseen ilmanvaihtoon,
  • varastojen ja varastojen ilmanvaihtoon,
  • ilmanvaihtoon. autotallit, julkiset rakennukset jne.

Design

Suoravetoinen aksiaalipuhallin suunniteltu seinäasennukseen. Lasikuituvahvisteinen polypropeenipyörä, dynaamisesti tasapainotettu ISO 1940-1: n mukaisesti Kotelo valmistettu puristetusta teräslevystä, jauhemaalattu. Puhaltimen käyttölämpötila -15 ° C + 40 ° C (yksivaiheiset mallit), -30 ° C + 60 ° C (kolmivaiheiset mallit jopa 400), -30 ° C +40 ° C (mallit alkaen 450)

Muutokset (puhaltimet, jotka on suunniteltu toimimaan alle -30 ° C tai yli 60 ° C lämpötiloissa) saatavana pyynnöstä. Puhallin toimitetaan vakiona värillä RAL 9005 - musta . Virtausmoottorin juoksupyörän vakiosuunta.

Sähkömoottori

Asynch 230 / 400V, 50Hz tai 400 / 690V, 50Hz tai yksivaiheinen 230V, 50Hz kolmivaiheinen moottori (puhaltimen mallista ja moottorin tehosta riippuen). Moottori eristysluokassa F, suojaustaso IP55, standardien PN-IEC 60072 ja PN-EN 60034 mukainen.

Mahdollisuus valmistaa puhaltimia moottoreilla, joissa on anturit, lisäjäähdytys ja muut erikoismallit, merkinnät jne. Saatavana pyynnöstä . Kaikkia kolmivaiheisia moottoreita voidaan säätää taajuusmuuttajalla, jonka taajuus on 25-50 Hz.

Technical assistance

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

AFW/2-315-037S

  • Pst max = 300 Pa
  • Q max = 3270 m3/h
  • P max = 370 W
  • n = 2880 rpm
  • I max = 2.2 A
  • U nom = 230 V
  • L wA = 78 dB(A)

Dimensions

Type A B C E ØD ØF
  mm mm mm mm mm mm
AFW/2-315-037S 400 330 80 290 315 10
AFW/2-355-055S 450 380 87 300 355 10
AFW/2-250-025T 315 260 65 275 254 10
AFW/2-315-037T 400 330 80 290 315 10
AFW/2-315-055T 400 330 80 290 315 10
AFW/2-355-055T 450 380 87 300 355 10
AFW/2-355-110T 450 380 87 300 355 10
AFW/2-400-110T 500 420 90 320 400 10
AFW/2-450-220T 560 480 103 320 450 10
AFW/2-450-300T 560 480 103 320 450 10
AFW/2-500-300T 630 560 109 320 500 10
AFW/4-560-150T 710 630 110.5 400 560 10
AFW/4-630-220T 800 710 115 425 630 12
AFW/4-710-400T 900 800 108 340 710 12

Additional equipment
