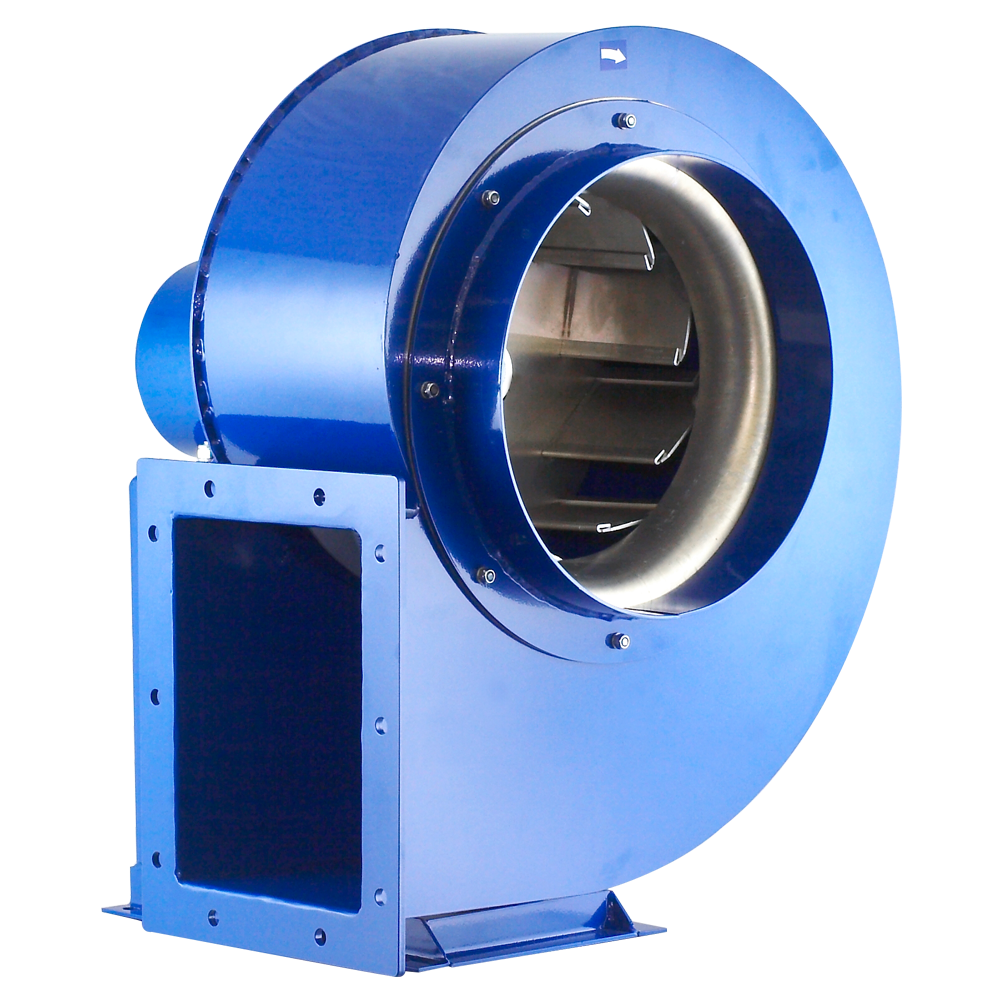

HBB - Keskipakoispuhallin

HBB

Keskipakoispuhallin

Suoravetoiset korkeapaineiset keskipakopuhaltimet, jotka on suunniteltu kuljettamaan ei-aggressiivisia ja räjähtämättömiä kaasuja ilman likaantumista.
Ask for product

Käyttö

HBB-puhaltimet on suunniteltu puhtaan ilman kuljettamiseen. Niitä käytetään erilaisissa mekaanisissa ilmanvaihtolaitteissa, mukaan lukien

  • ilmankuljetus teknisissä prosesseissa,
  • ilmanvaihtojärjestelmät, jäähdytys- ja ilmastointilaitteet,
  • kuivaushuoneet.

Rakentaminen

  • korkeapaineinen keskipakopuhallin suoravetoisella,
  • siipipyörä taaksepäin kallistetuilla siipillä, hitsattu teräslevystä, dynaamisesti tasapainotettu ISO1940-1: n mukaan,
  • tuulettimen kotelo hitsattu teräslevystä,
  • siniseksi maalattu tuuletin väri RAL 5010,
  • käsiteltävän nesteen maksimilämpötila 80°C,
  • moottorin ympäristön lämpötila -20°C - +40°C,
  • luku LG270.

Sähkömoottori

  • asynkroninen, kolmivaiheinen, 230/400 V, 50 Hz (teho enintään 2,2 kW),
  • asynkroninen, kolmivaiheinen, 400/690 V, 50 Hz (teho 4 kW - 22 kW ),
  • tehokkuusluokka IE3,
  • suojausluokka IP55,
  • eristysluokka F,
  • taajuusohjauksessa (kolmivaiheiset moottorit).

Erikoisversiot

  • mikä tahansa LG / RD-kuva,
  • maalaus muulla kuin tavallisella värillä,
  • maalaus korkeammalla korroosioluokalla,
  • moottori muulle jännitteelle ja taajuudelle kuin vakio,
  • moottori, jolla on erilainen IP-suojausluokka,
  • moottori, joka on varustettu antureilla tai lisäjäähdytyksellä,
  • tiiviste kotelon ja moottorin välillä (kiehuva), pumpattavan aineen suurin lämpötila
  • yli 80°C,
  • moottorin ympäristön lämpötila alle -20°C ja yli +40°C.

Technical assistance

Catalog card

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

Dimensions

Type A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-355/53-110T 527 654 422 230 398 133 243 168 278
HBB-2-355/53-138T 527 654 422 230 398 133 243 168 278
Type K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 203 313 49 173.5 122 10 112
HBB-2-355/53-138T 203 313 49 173.5 122 10 112
Type H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 112 37 187 229 297 419 189
HBB-2-355/53-138T 112 37 187 229 297 419 189
Type P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-355/53-110T 226 253 4 193 8 199 12
HBB-2-355/53-138T 226 253 4 193 8 199 12
Type A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-400/63-220T 629 804 516 265 500 158 328 158 368
HBB-2-450/71-400T 675 821.3 550 300 499 133 243 168 278
HBB-2-500/85-750T 899 1003 677 452 609 201 400 229 448
HBB-2-560/95-1100T 786 940 781 359 560 201 323 251 363
Type K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 238 408 49 227 136 10 125
HBB-2-450/71-400T 203 313 50 215 140 10 112
HBB-2-500/85-750T 269 488 53 308 162.5 12 125
HBB-2-560/95-1100T 291 403 50 237 163 10 125
Type H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 125 31 221 361 411 497 196
HBB-2-450/71-400T 112 27 262 435 497 575 234
HBB-2-500/85-750T 125 25 225 542 575 705 308
HBB-2-560/95-1100T 125 46 371 618 696 781 365
Type P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-400/63-220T 240 276 6 243 10 249 12
HBB-2-450/71-400T 280 314 6 308 10 315 15
HBB-2-500/85-750T 360 394 12 308 10 314 15
HBB-2-560/95-1100T 420 465 6 348 10 354 18
Type A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-630/106-1850T 994 1254 849 425 780 224 500 294 573
HBB-2-630/106-2200T 994 1254 860 425 780 224 500 294 573
Type K L M S T X G1
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 354 633 50 351 174 14 125
HBB-2-630/106-2200T 354 633 50 351 174 14 125
Type H1 N1 N2 N3 N4 N5 P1
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 125 25 275 631 725 803 425
HBB-2-630/106-2200T 125 25 275 631 725 803 425
Type P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-630/106-1850T 460 505 6 393 10 399 18
HBB-2-630/106-2200T 460 505 6 393 10 399 18
Type A B C E F G H I J
  mm mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 1019 1291 862 443 805 208 531 270 592
HBB-2-710/106-3000T 1040 1259 972 500 780 234 508 284 558
Type K L M S T X G1 H1
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 330 652 75 388 185 14 125 125
HBB-2-710/106-3000T 333 608 75 421 199 12 150 150
Type N1 N2 N3 N4 N5 N6 N7 P1
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 36 436 683 836 868 428
HBB-2-710/106-3000T 100 475 755 850 930 954 546
Type P2 P3 P4 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm mm
HBB-2-710/85-2200T 491 536 6 493 12 499 18
HBB-2-710/106-3000T 752 812 852 10 493 12 499 15
Type A B C E F G H I J K
  mm mm mm mm mm mm mm mm mm mm
HBB-2-800/132-4500T 1117 1339 1238 510 800 327 459 367 499 407
HBB-2-800/132-5500T 1117 1339 1238 510 800 327 459 367 499 407
HBB-2-800/132-7500T 1117 1339 1238 510 800 327 459 367 499 407
Type L M S T X G1 H1
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 539 51 339 222 16 100 100
HBB-2-800/132-5500T 539 51 339 222 16 100 100
HBB-2-800/132-7500T 539 51 339 222 16 100 100
Type N1 N2 N3 N4 N5 N6 P1
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 100 450 900 968 1000 1189 684
HBB-2-800/132-5500T 100 450 900 968 1000 1189 684
HBB-2-800/132-7500T 100 450 900 968 1000 1189 684
Type P2 P3 X2 ØD ØO ØD1 ØO2
  mm mm mm mm mm mm mm
HBB-2-800/132-4500T 750 812 6 710 12 716 21
HBB-2-800/132-5500T 750 812 6 710 12 716 21
HBB-2-800/132-7500T 750 812 6 710 12 716 21
