MPT

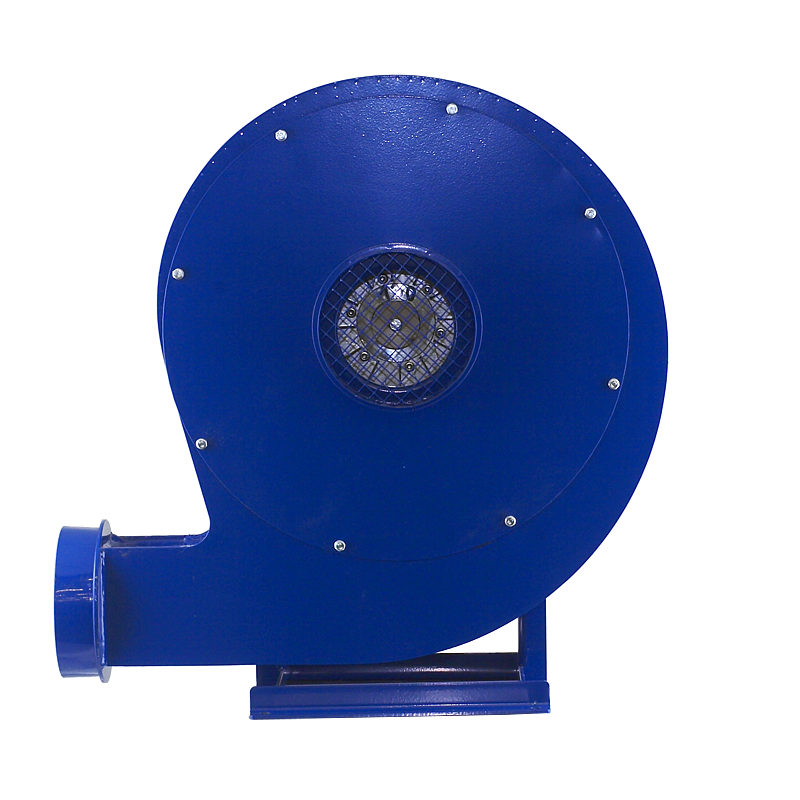

Keskipakoispuhallin
Keskipaineiset keskipakopuhaltimet, joissa on suora käyttö. MPT-puhaltimilla on monia sovelluksia teollisuudessa, mukaan lukien ilmansyöttö kaasupolttimiin, suodatusjärjestelmiin, pakokaasuihin vähän saastuneelle ilmalle.
Can be painted in a color
other than standard
other than standard
Käyttö
Puhallin on suunniteltu ilmanpoistojärjestelmiin, joissa on alhainen pölytaso ja pneumaattinen kuljetus.
Tyypillisiä käyttökohteita:
- ilmansyöttö kaasujärjestelmiin,
- vähän saastunutta ilmanpoistoa,
- ilmansuodatusjärjestelmiä.
Rakentaminen
- keskipakoinen keskipainepuhallin suoravetoisella
- siipipyörällä, suorilla terillä, niitattu teräslevystä, dynaamisesti tasapainotettu ISO 1940-1 mukaisesti maalattu sinisellä RAL 5010 (syövyttävyysluokka C3)
- nesteen maksimilämpötila 80 ° C
- moottorin ympäristön lämpötila -20 ° C - + 40 ° C
- luku LG270
Sähkömoottori
- asynkroninen, kolmivaiheinen, 230 / 400V 50Hz, 400 / 690V 50Hz
- suojausluokka IP55
- eristysluokka F
- taajuusasetukselle
Erikoisversiot
- mikä tahansa kuva LG / RD
- maalaa muulla kuin tavallisella
- maalilla korkeammalla syövyttävyysluokalla
- juoksupyörä, kotelo ja pohja sinkittyä teräslevyä
- juoksupyörä, kotelo ja pohja ruostumaton teräs 1.4301
- juoksupyörä, kotelo ja pohja haponkestävästä teräksestä 1.4404
- moottori muulle kuin vakiojännitteelle ja tehotaajuudelle
- moottori, jolla on muu IP-suojausluokka
- moottori, joka on varustettu antureilla tai ylimääräinen jäähdytys
- tiiviste kotelo ja moottori (kiehuva)
- pumpattavan väliaineen maksimilämpötila yli 80 ° C
- moottorin ympäristön lämpötila alle -20 ° C ja yli + 40 ° C
Work characteristics
Dimensions
| Type | A | B | C | E | F | O | S | T | X | M1 |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| MPT-2-440/40-110T | 625 | 668 | 377 | 337 | 400 | 12 | 116 | 94 | 4 | 75 |
| MPT-2-440/40-150T | 625 | 668 | 377 | 337 | 400 | 12 | 116 | 94 | 4 | 75 |
| MPT-2-440/40-220T | 636 | 668 | 464 | 348 | 400 | 12 | 117 | 98 | 4 | 40 |
| MPT-2-440/40-300T | 636 | 668 | 464 | 348 | 400 | 12 | 117 | 98 | 4 | 40 |
| MPT-2-520/40-400T | 638 | 760 | 537 | 283 | 435 | 12 | 117 | 98 | 4 | 40 |
| Type | M2 | N1 | N2 | N3 | N4 | P1 | P2 | P3 | ØD | Ød |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| MPT-2-440/40-110T | 30 | 14 | 178 | 254 | 267 | 250 | 280 | 310 | 123 | 123 |
| MPT-2-440/40-150T | 30 | 14 | 178 | 254 | 267 | 250 | 280 | 310 | 123 | 123 |
| MPT-2-440/40-220T | 40 | 14 | 193 | 254 | 267 | 250 | 280 | 310 | 159 | 159 |
| MPT-2-440/40-300T | 40 | 14 | 193 | 254 | 267 | 250 | 280 | 310 | 159 | 159 |
| MPT-2-520/40-400T | 28 | 20 | 356 | 280 | 300 | 250 | 280 | 310 | 158 | 159 |
| Type | A | B | C | E | F | O | S | T | X | M1 |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| MPT-2-520/40-550T | 638 | 760 | 477 | 283 | 435 | 12 | 116 | 98 | 4 | 40 |
| MPT-2-520/40-750T | 638 | 760 | 477 | 283 | 435 | 12 | 116 | 98 | 4 | 40 |
| MPT-2-600/40-750T | 767 | 880 | 653 | 359 | 504 | 14 | 154 | 148 | 4 | 60 |
| MPT-2-600/40-1100T | 767 | 880 | 653 | 359 | 504 | 14 | 154 | 148 | 4 | 60 |
| Type | M2 | N1 | N2 | N3 | N4 | P1 | P2 | P3 | ØD | Ød |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| MPT-2-520/40-550T | 30 | 20 | 280 | 300 | 356 | 340 | 410 | 440 | 159 | 159 |
| MPT-2-520/40-750T | 30 | 20 | 280 | 300 | 356 | 340 | 410 | 440 | 159 | 159 |
| MPT-2-600/40-750T | 60 | 55 | 265 | 320 | 405 | 389 | 447 | 489 | 250 | 199 |
| MPT-2-600/40-1100T | 60 | 55 | 265 | 320 | 405 | 389 | 447 | 489 | 250 | 199 |
