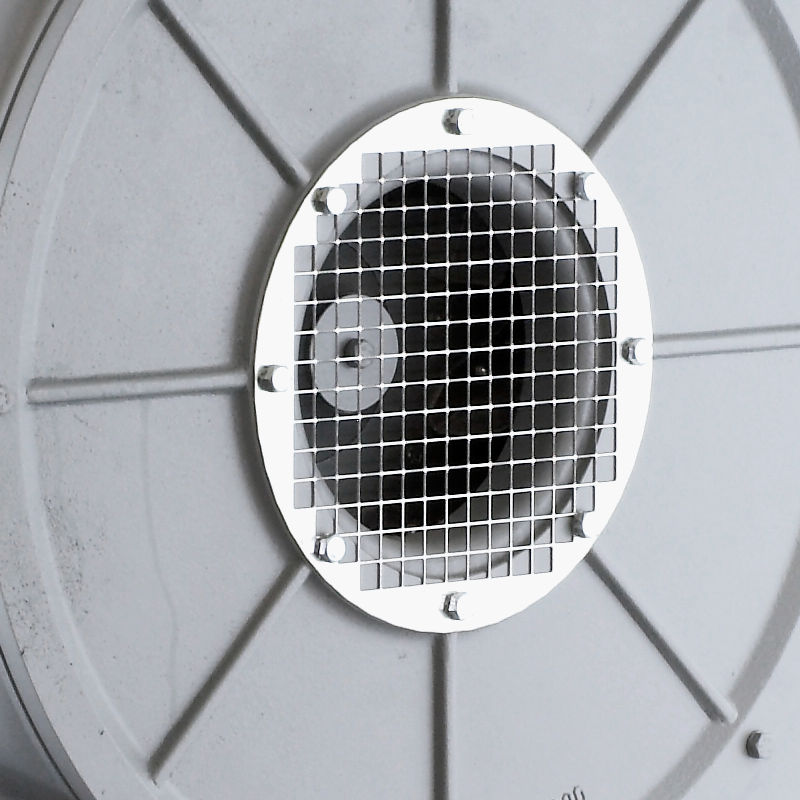

MRA - Keskipakoispuhallin

MRA

Keskipakoispuhallin

Keskipaineiset keskipakopuhaltimet, joissa on suora käyttö. Käyttökohteet: uuttojärjestelmät esisuodatettua teknologista pölyä varten (esim. Leikkaus, jauhaminen, kiillotus), pneumaattinen kuljetus (esim. PET-tuotanto), puhallus kuivausjärjestelmissä jne.

Can be painted in a color
other than standard

Ask for product

Käyttö

Puhallin on tarkoitettu ei-aggressiivisten ja räjähtämättömien kaasujen siirtämiseen ilman pilaantumista.
Tyypillisiä käyttökohteita ovat:

pneumaattinen kuljetus,
puhallus kuivausjärjestelmissä (esim. Graafiset koneet ja muovin työstö),
ilmapuhallusjärjestelmät palamis- / lämpökäsittelyjärjestelmissä (esim. Sulatusuunit).

Rakentaminen

keskipaineinen radiaalipuhallin suoravetolaitteella
niitattu alumiinilevyjuoksupyörä eteenpäin kallistetuilla siipillä, dynaamisesti tasapainotettu ISO 1940-1 mukaisesti
tuuletin maalattu harmaaksi RAL 7042
pumpattavan väliaineen maksimilämpötila 80 ° C
moottorin ympäristön lämpötila -20 ° C ... + 40 ° C
luku LG270

sähkömoottori

asynkroninen, yksivaiheinen, 230 V, 50 Hz (teho 0,75 - 1,5 kW)
asynkroninen, 3-vaiheinen, 230/400 V, 50 Hz (teho 0,75 - 1,5 kW)
asynkroninen, 3- vaihe, 400 / 690V, 50Hz (4.0 ja 11.0kW)
hyötysuhde IE3 (0.75kW alkaen) tai IE1 (0.75kW, 230V)
suojausluokka IP55
eristysluokka F
taajuusohjaukseen (kolmivaiheinen)
jännitteen ohjausta varten (1,1 kW: n yksivaiheiset moottorit)

Erikoisversiot

mikä tahansa kuva LG / RD
maalaa muulla värillä kuin tavallinen sinkitty teräslevystä valmistettu
roottori _ ruostumattomasta teräslevystä valmistettu roottori
1.4301 haponkestävästä teräslevystä valmistettu roottori 1.4404
moottori muulle kuin vakiojännitteelle ja tehotaajuudelle
moottori, jolla on erilainen IP-suojausaste
moottori, joka on varustettu antureilla tai lisäjäähdytyksellä
kotelon ja moottorin välinen tiiviste (kiehuva)
pumpattavan väliaineen maksimilämpötila yli 80 ° C
moottorin ympäristön lämpötila alle -20 ° C ja yli + 40 ° C

Technical assistance

Catalog card

Tekniset tiedot /EN/ 1,87 MB

Work characteristics

Dimensions

Type	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
MRA 200T	451	515	360	210	290	91	59	4	17
MRA 200S	451	515	360	210	290	91	59	4	17
MRA 260T	451	515	365	210	290	91	59	4	17
MRA 260S	451	515	365	210	290	91	59	4	17

Type	Z	N1	N2	N3	N4	P1	P2	X1
	mm	mm	mm	mm	mm	mm	mm	mm
MRA 200T	13	46.5	156	215	240	140	200	4
MRA 200S	13	46.5	156	215	240	140	200	4
MRA 260T	13	46.5	156	215	240	140	200	4
MRA 260S	13	46.5	156	215	240	140	200	4

Type	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
MRA 200T	9.5	165	139	106	6.6	165	139	100
MRA 200S	9.5	165	139	106	6.6	165	139	100
MRA 260T	9.5	200	182	138	6.6	165	139	100
MRA 260S	9.5	200	182	138	6.6	165	139	100

Type	A	B	C	E	F	S	T	X	Y
	mm	mm	mm	mm	mm	mm	mm	mm	mm
MRA 300T	523	577	421	248	320	98	72	4	13
MRA 300S	523	577	421	248	320	98	72	4	13
MRA 400T	630	705	532	295	400	125	88	8	13

Type	Z	N1	N2	N3	N4	N5	N6	P1	P2
	mm	mm	mm	mm	mm	mm	mm	mm	mm
MRA 300T	13	17.5	167.5	273.5	297	349.5	380	180	230
MRA 300S	13	17.5	167.5	273.5	297	349.5	380	180	230
MRA 400T	13	17.5	167.5	273.5	301.5	349.5	380	180	230

Type	X1	ØO	ØD1	ØD2	ØD3	ØO1	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm	mm
MRA 300T	8	9.5	200	182	140	6	191	165	125
MRA 300S	8	9.5	200	182	140	6	191	165	125
MRA 400T	8	11.5	234	200	162	6	234	200	160

Type	A	B	C	E	F	S	T	X	N1
	mm	mm	mm	mm	mm	mm	mm	mm	mm
MRA 600T	850	920	678	395	500	150	120	4	30
MRA 600T	850	920	678	395	500	150	120	4	30

Type	N2	N3	N4	P1	P2	X1	X2	ØO
	mm	mm	mm	mm	mm	mm	mm	mm
MRA 600T	290	320	476	390	430	8	4	14
MRA 600T	290	320	476	390	430	8	4	14

Type	ØD1	ØD2	ØD3	ØO1	ØO2	Ød1	Ød2	Ød3
	mm	mm	mm	mm	mm	mm	mm	mm
MRA 600T	280	260	187	8	13	270	240	180
MRA 600T	280	260	187	8	13	270	240	180
