Select fan type

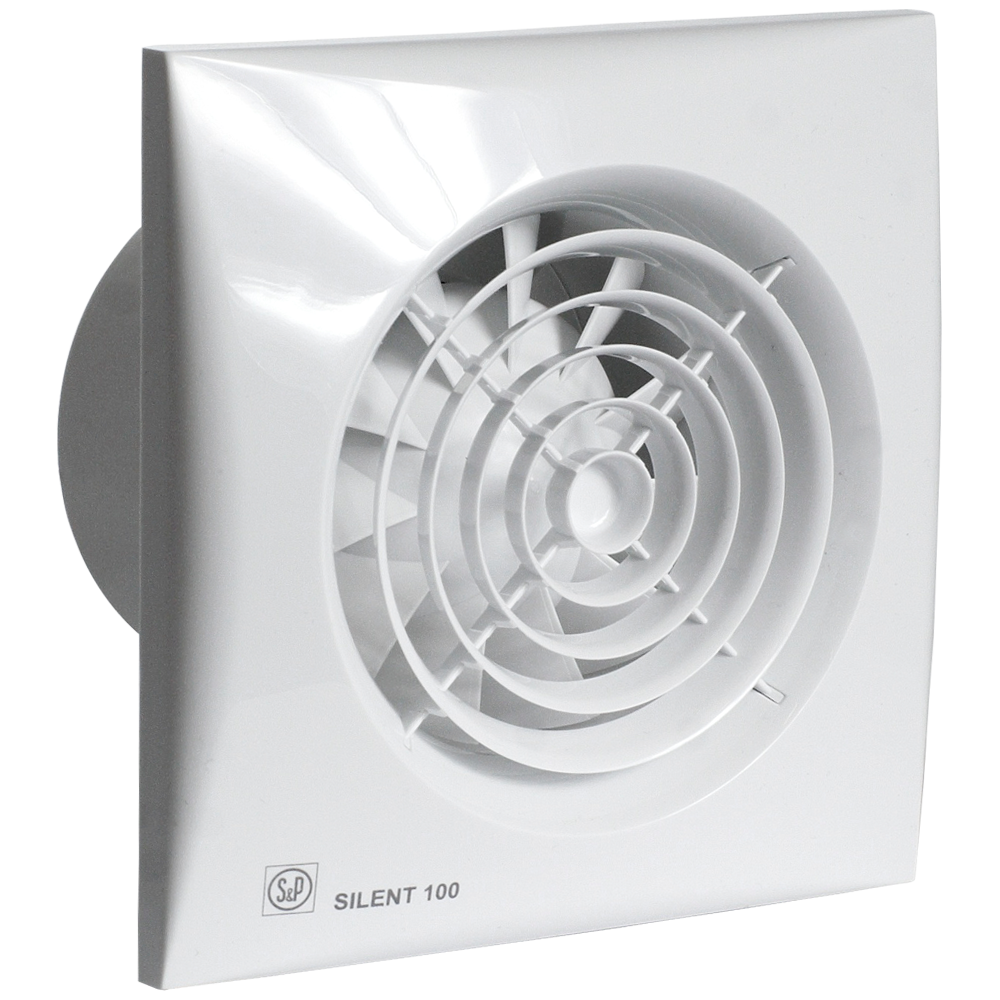

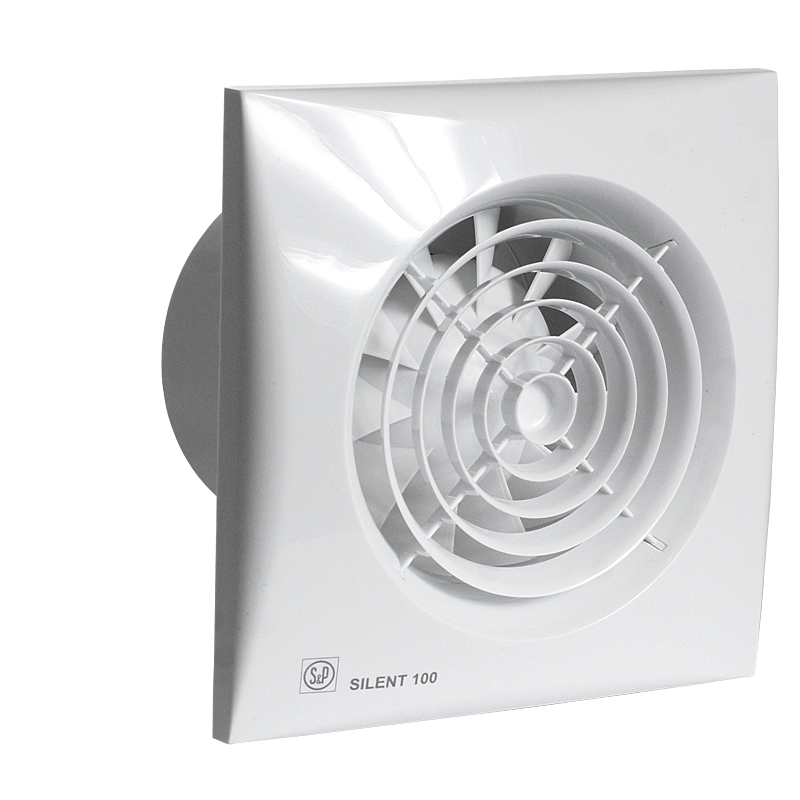

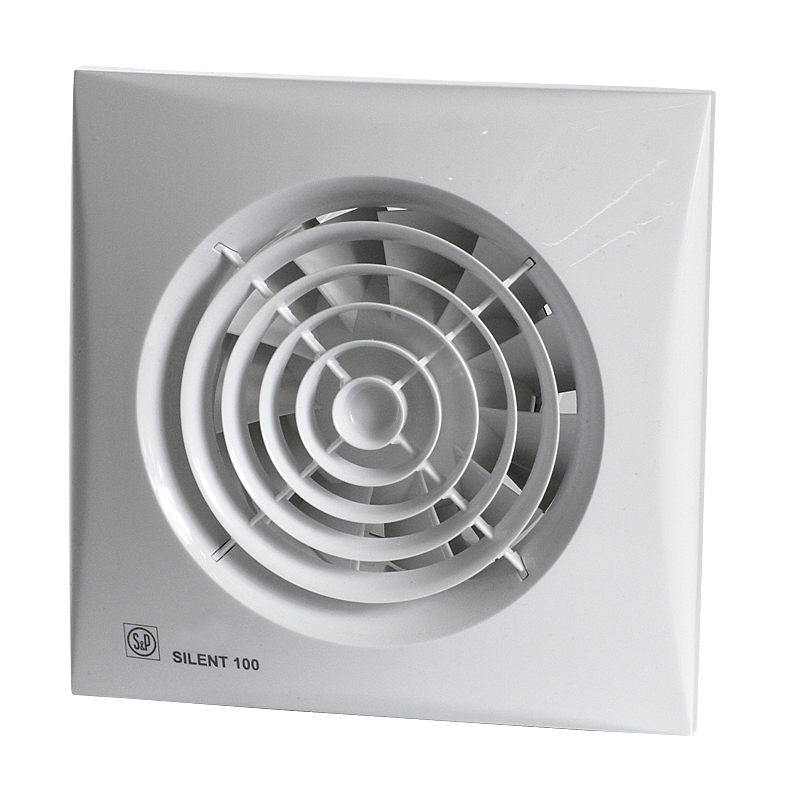

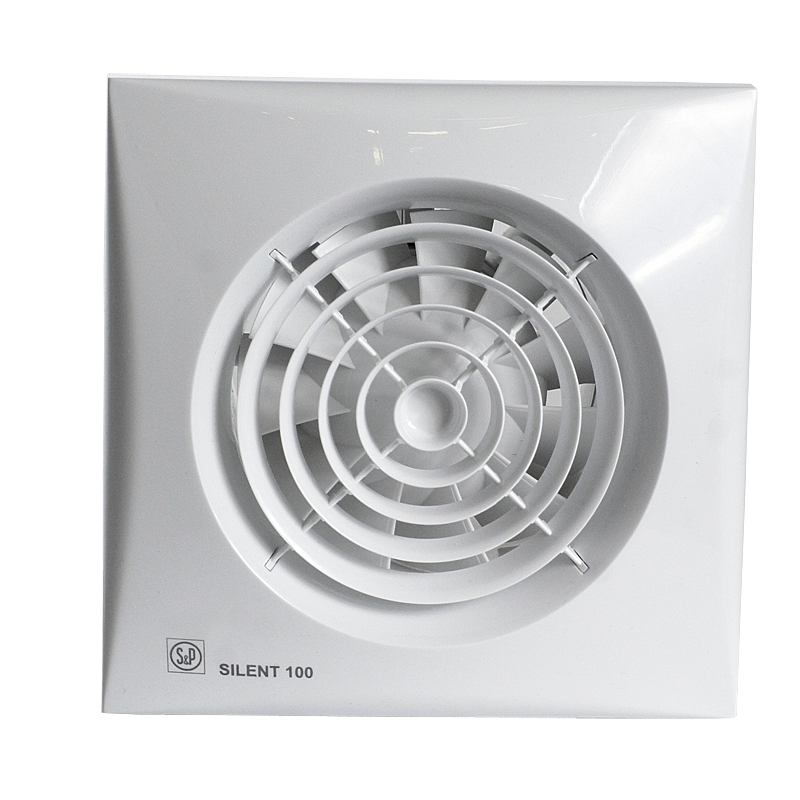

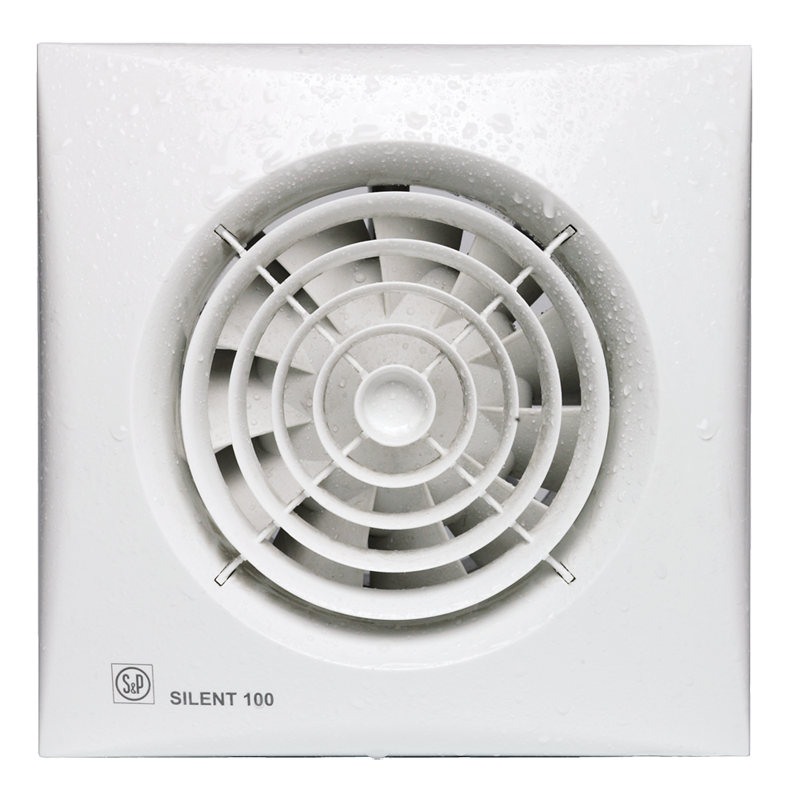

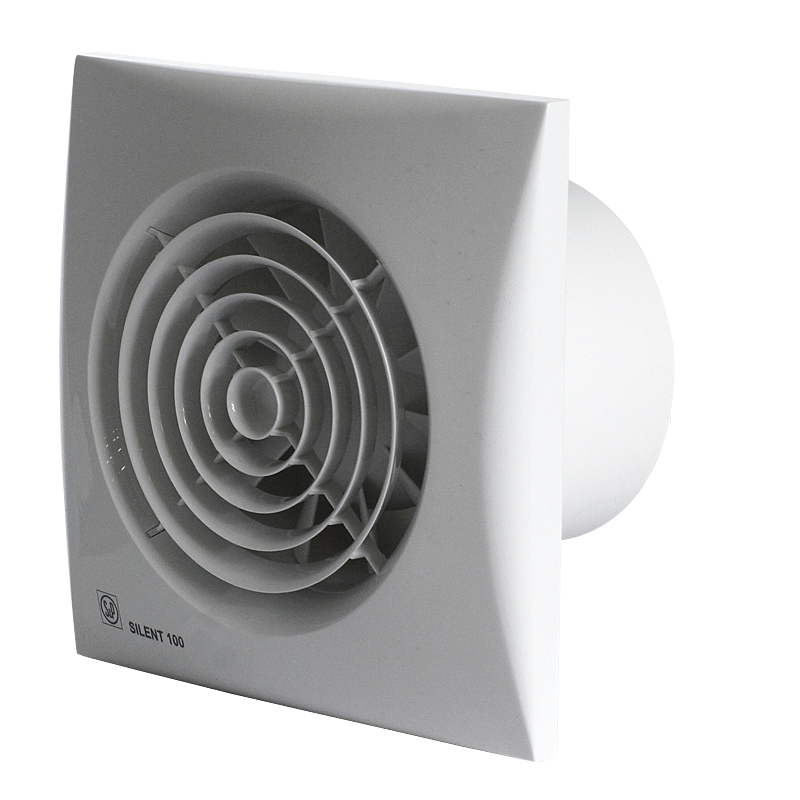

SILENT
Kotitalouspuhallin
Aksiaalipuhaltimien valikoima, jonka ilmavirta on noin 95 m3/h, liitettäväksi halkaisijaltaan 100 mm: n pyöreään kanavaan. Hiljaisiin joustaviin lohkoihin asennettu moottori, joka absorboi tärinää ja mahdollistaa erittäin matalan melutason.
Käyttö
Hiljaiset tuulettimet on suunniteltu pienten ja keskisuurten huoneiden, erityisesti kylpyhuoneiden, WC: n, keittiön jne., Ilmanvaihtoon.
Rakenne
- ruiskutettu -muovattu muovinen
- tärinänvaimennusmoottorin kiinnikkeet
- kääntöventtiili vakiona
- merkkivalo vakiona
- keskilämpötila enintään + 40 ° C
sähkömoottori
- asynkroninen, yksivaiheinen, 230 V 50 Hz, (12 V: n versio saatavilla)
- harjaton moottori (ECOWATT-malli)
- asteen suojaus IP45 (IP57 12 V: n versiossa)
- sovitettu jännitesäätöön (mallit 300 ja 300 PLUS)

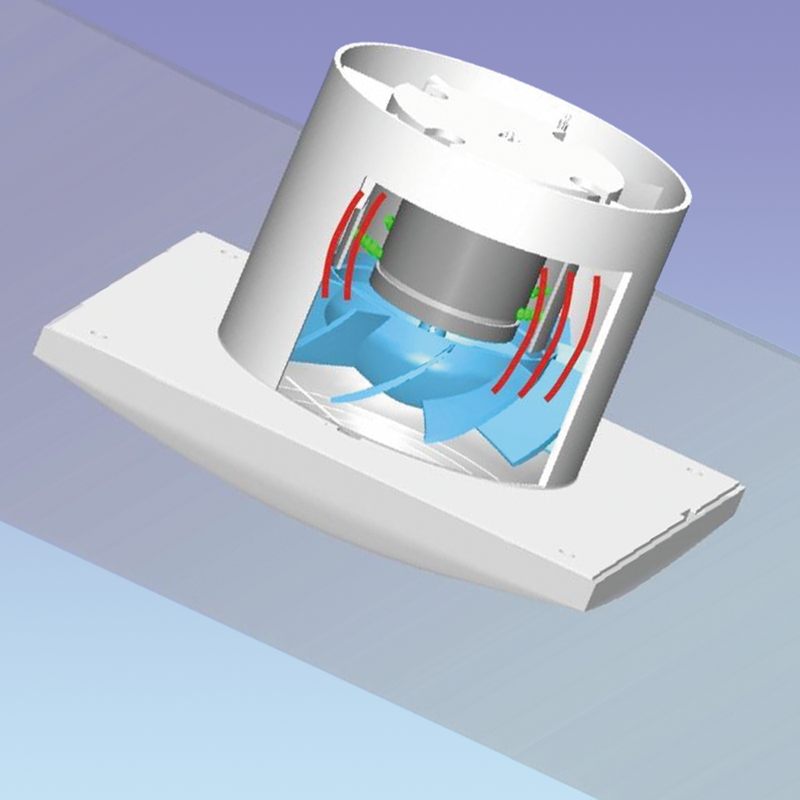

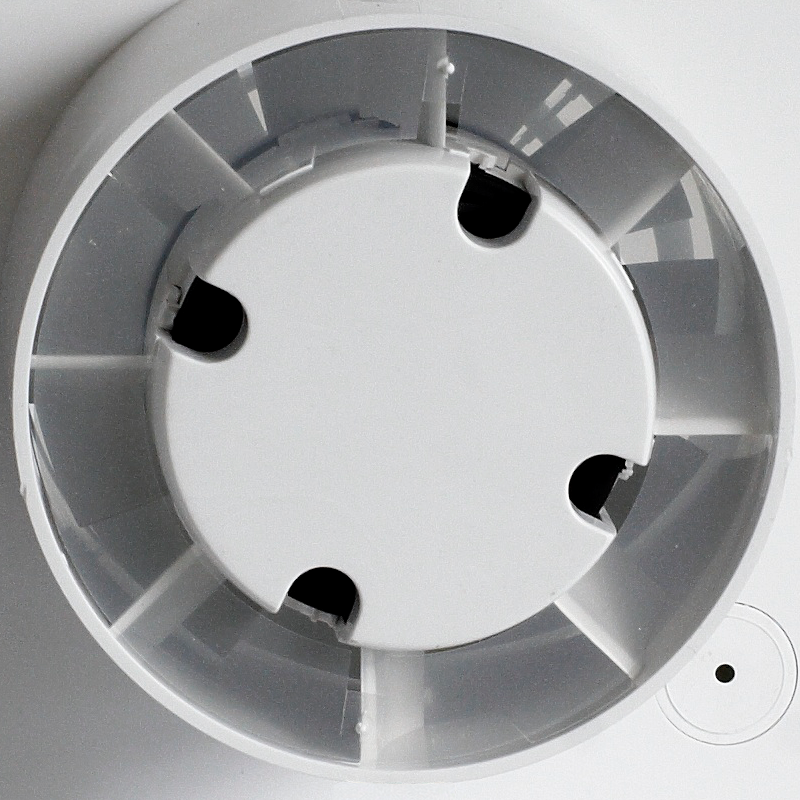

Moottorin kiinnitys
Tärinänvaimentimilla varustettu moottori. Tämä kiinnitysmenetelmä estää tärinää ja melupäästöjä.

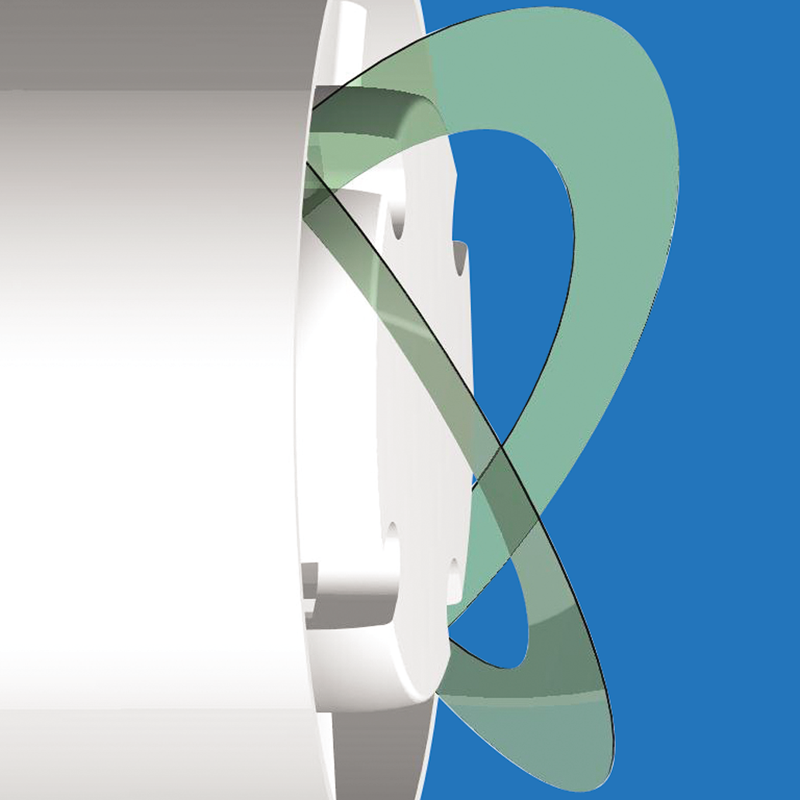

Takaiskuventtiili
Kun tuuletin sammutetaan, takaiskuventtiili estää ulkoilman pääsyn huoneeseen ja kuuman ilman poistumisen. Kun tuuletin on käynnissä, takaiskuventtiili avautuu, jotta ei-toivottu ilma voidaan poistaa tehokkaasti.
Technical assistance
Catalog card
- Ohjekirja 1,67 MB
- Ohjekirja 1,73 MB
- Vaatimustenmukaisuusvakuutus (CE) 364,32 KB
- Vaatimustenmukaisuusvakuutus (CE) 361,67 KB
- Vaatimustenmukaisuusvakuutus (CE) 368,75 KB
- Vaatimustenmukaisuusvakuutus (CE) 364,69 KB
- Vaatimustenmukaisuusvakuutus (CE) 361,36 KB
- Vaatimustenmukaisuusvakuutus (CE) 362,81 KB
- Vaatimustenmukaisuusvakuutus (CE) 362,46 KB
- Vaatimustenmukaisuusvakuutus (CE) 368,74 KB
- Vaatimustenmukaisuusvakuutus (CE) 362,92 KB
- Vaatimustenmukaisuusvakuutus (CE) 361,83 KB
- Vaatimustenmukaisuusvakuutus (CE) 364,31 KB
- Vaatimustenmukaisuusvakuutus (CE) 363,29 KB
- CAD-piirustukset 26,58 MB

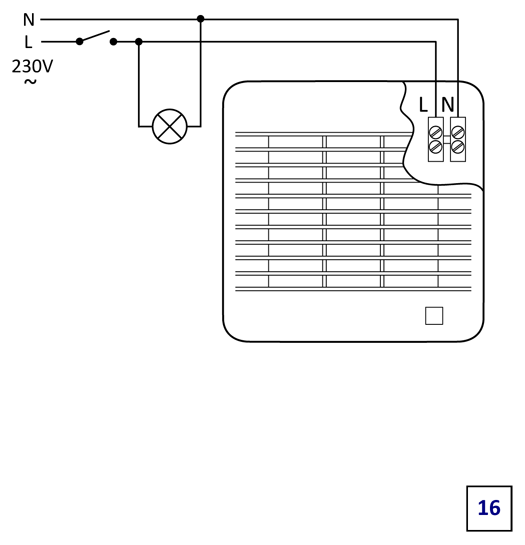

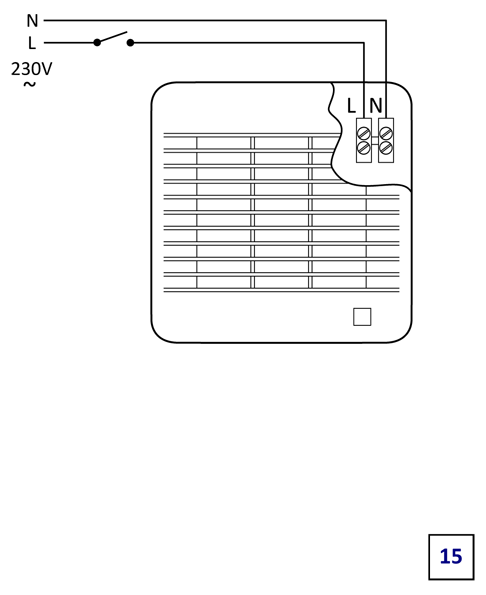

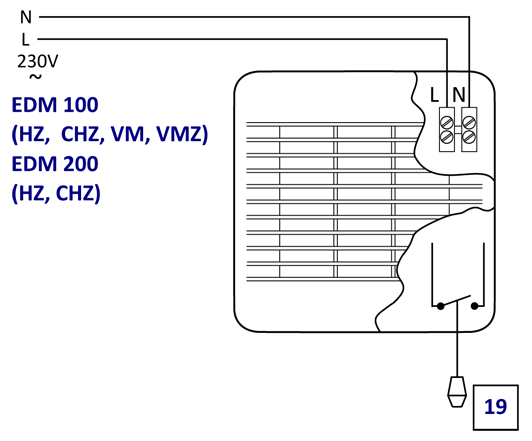

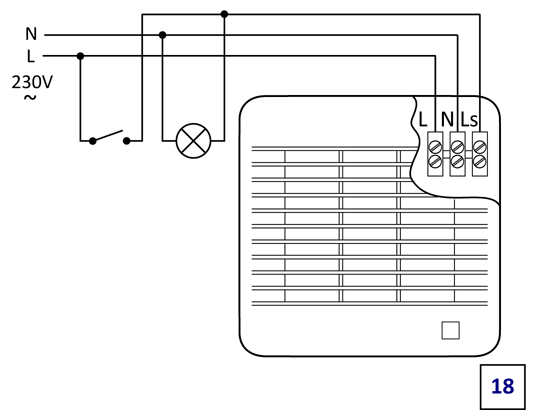

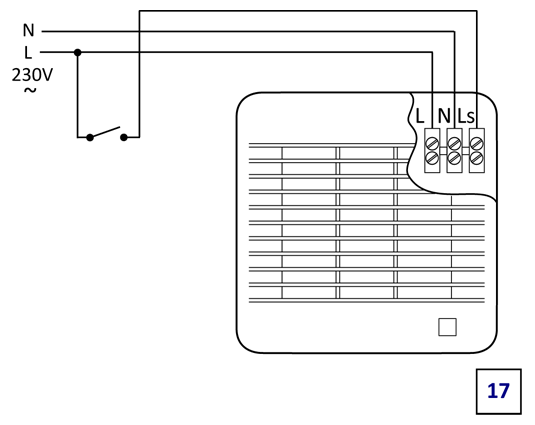

- Sähkökytkentäkaavio 12,37 KB
- Sähkökytkentäkaavio 13,86 KB
- Sähkökytkentäkaavio 14,56 KB
- Sähkökytkentäkaavio 14,90 KB
- Sähkökytkentäkaavio 19,46 KB
- Sähkökytkentäkaavio 19,46 KB
- Sähkökytkentäkaavio 20,07 KB
Work characteristics
Dimensions
| Type | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ - 12V | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRIZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CDZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| Type | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 100 CRZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CRZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 100 CHZ ECOWATT | 79 | 84.6 | 109.3 | 158 | 98.9 |
| SILENT 200 CZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CRZ | 80 | 89 | 119 | 180 | 118 |
| SILENT 200 CHZ | 80 | 89 | 119 | 180 | 118 |
| Type | A | B | C | E | ØD |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |
| SILENT 300 CZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CRZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
| SILENT 300 CHZ PLUS | 95 | 35.5 | 148.8 | 214 | 146.5 |
