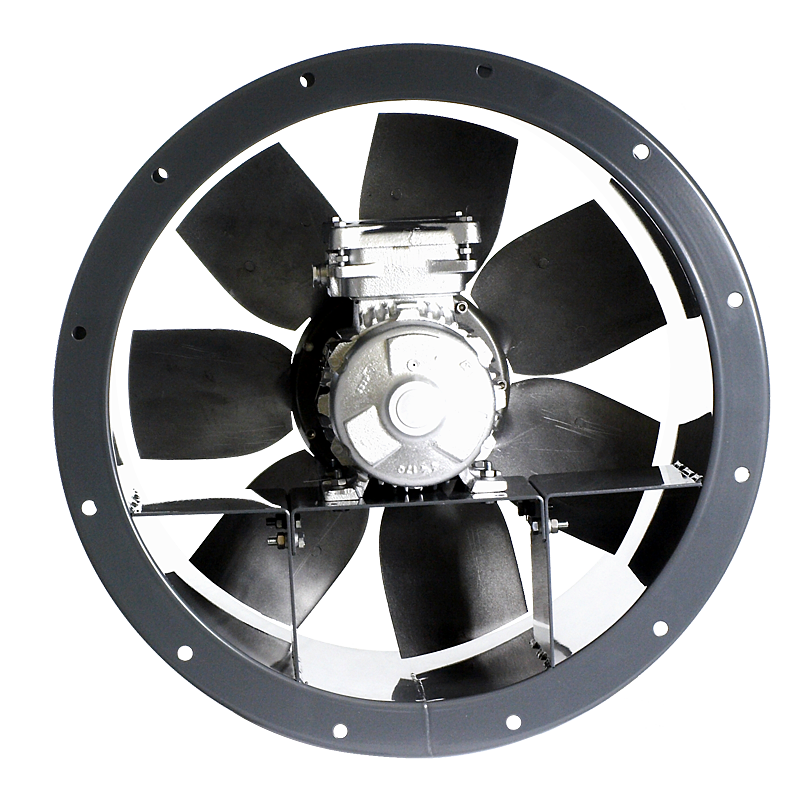

THGT - Savunpoistopuhallin

THGT

Savunpoistopuhallin

Kanavan asennukseen suunnitellut aksiaaliset savupuhaltimet, jotka on valmistettu standardin EN 12101-3 mukaisesti. Vakiomallissa puhaltimien vastus on 400 ° C / 2h.
Temperature resistance
400°C/2h
Temperature resistance
300°C/2h
Ask for product

Käyttö

Aksiaaliset savupuhaltimet, jotka on tarkoitettu kanavaan asennettaviksi, valmistettu standardin EN 12101-3 mukaisesti.
Tuulettimien vakiomallin vastus on 400 ° C / 2h. 300 ° C / 2h ja 200 ° C / 2h versiot tilauksesta.

Rakentaminen

Teräs, galvanoitu kotelo, saatavana kahtena versiona: pitkä kotelo ja lyhyt kotelo, lukuun ottamatta puhaltimia kaksinapaisessa 400 ° C / 2h-versiossa, jotka on valmistettu vain pitkässä kotelossa. Pitkässä kotelossa on liitäntäkotelo sähköliitäntää varten. Roottori on valmistettu alumiinista, terän kallistuskulma vaihtelee, kaksinapaisissa puhaltimissa roottori on yksi valettu.
Tuuletin voidaan asentaa sekä vaaka- että pystysuunnassa. Puhaltimissa ei ole sähkörasiaa, joka johdetaan moottorista koteloon. Se on saatavana pyynnöstä ja voidaan toimittaa erikseen tai asentaa koteloon (lyhyt kotelomalli). Laatikko on valmistettu 400 ° C / 2h -standardissa.

Sähkömoottori

Asynkroninen kolmivaiheinen moottori 230 / 400V 50Hz - 3kW ja 400V 50Hz loput, myös kaksisuuntainen.

  • 400°C / 2h-versiolle, suojausluokka IP 55, eristysluokka H.
  • 300°C / 2h-versiolle, suojausluokka IP 55, eristysluokka H.
  • 200°C / 2h -versiolle, suojausluokka IP 55 , eristysluokka F.

Work characteristics

Dimensions

Type B C D E F N AC AL
  mm mm mm mm mm mm mm mm
THGT/4-400-6/8-0.55kW 400 402 450 487 12 8 250 380
THGT/4-450-6/8-0.55kW 450 457 500 537 12 8 250 480
THGT/4-500-6/8-0.55kW 500 467 560 595 12 12 250 480
THGT/4-560-6/8-0.55kW 560 564 620 655 12 12 280 600
THGT/4-630-6/8-0.75kW 630 564 690 725 12 12 280 (700*)
THGT/4-710-5/8-1.1kW 710 564 770 806 12 16 380 600
THGT/4-800-3/8-1.1kW 800 564 860 896 12 16 380 600
THGT/4-900-6/8-3kW 900 737 970 1005 15 16 450 750
THGT/4-1000-6/8-4kW 1000 767 1070 1105 15 16 450 780
THGT/4-1250-6/8-15kW 1250 895 1320 1355 15 20 500 1150
