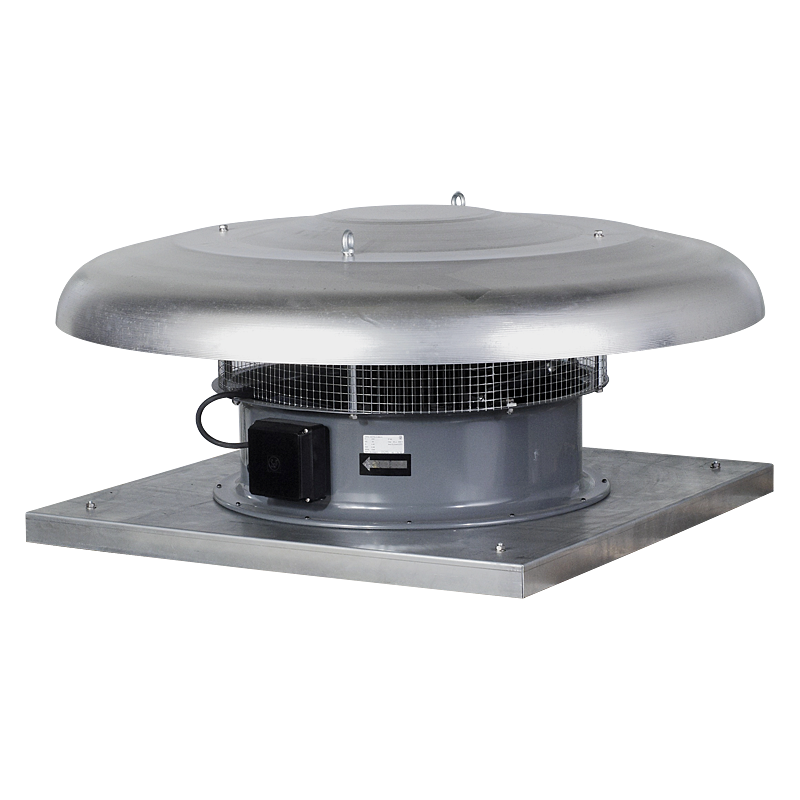

HCTB/HCTT - Huippuimuri

HCTB/HCTT

Huippuimuri

Aksiaalisten kattotuulettimien valikoima vaakasuoralla ilmanpoistokokoonpanolla. Pohja valmistettu galvanoidusta teräslevystä. Huppu valmistettu kehrätystä alumiinista.
Ask for product

Käyttö

Tulo- tai poistoilmastointi:

  • varastot, myymälä- ja teollisuushallit,
  • maatalouden maatilat, teollisuuskeittiöt jne.

Rakentaminen

  • aksiaalinen kattotuuletin vaakasuoralla ulostulolla,
  • pohja sinkittyä teräslevyä,
  • kansi puristettua alumiinilevyä,
  • juoksupyörä kokonaan valettu lasikuituvahvisteisesta muovista (mallit 315-400) tai taitettu muoviteristä, jotka on asennettu alumiinikeskiöön (mallit 450-1000),
  • käyttölämpötila -40°C -  +70°C (-30°C - + 40°C 800-1000 malleille),
  • saatavana kahtena versiona: ilmansyöttö A ja pakokaasu B.

ATEX-direktiivin mukaiset räjähdyssuojatut versiot tilauksesta:

  • vahvistettu rakennusmoottori: II 2G Exe II T3,
  • syttymätön moottori: II 2G Exd IIB T5 tai II 2G Exd IIC T4 (vain malleille 800, 900, 1000 4- tai 6-napaisilla moottoreilla),
  • käytettäväksi vyöhykkeellä 22:II 3D Ex tc IIIB T1250C.

Sähkömoottori

  • asynkroninen yksivaiheinen 230V, 50Hz,
  • asynkroninen kolmivaiheinen 400V, 50Hz,
  • eristysluokka F, IP65 (paitsi mallit 800-1000 - IP55),
  • terminen ylikuormitussuoja (paitsi mallit 800 - 1000),
  • yksivaiheiset moottorit, jotka soveltuvat jännitteen nopeuden säätöön (paitsi mallit HCTB / 4-560, HCTB / 4-630),
  • kolmivaiheiset moottorit voivat olla Y / D-kytketty 380 - 415 V, 50 Hz,
  • kolmivaiheiset yksivaihteiset moottorit, jotka on sovitettu ohjaamaan taajuusmuuttajan ja muuntajaohjaimen kanssa (paitsi HCTT / 4-560, HCTT / 4-630 ja Ø710 - Ø1000.

Technical assistance

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

Dimensions

Type B C F G H ØA ØD ØE
  mm mm mm mm mm mm mm mm
HCTB/4-315-B 560 450 40 70 341 640 315 12
HCTB/4-355-B 630 535 40 80 361 760 355 12
HCTB/4-400-B 630 535 40 80 361 760 400 12
HCTB/4-450-B 710 590 40 110 410 895 450 14
HCTB/4-500-B 710 590 40 110 410 895 500 14
HCTB/4-560-B 905 750 50 165 488 1150 560 14
HCTB/4-630-B 905 750 50 165 488 1150 630 14
HCTB/6-450-B 710 590 40 110 410 895 450 14
HCTB/6-500-B 710 590 40 110 410 895 500 14
HCTB/6-560-B 905 750 50 165 488 1150 560 14
HCTB/6-630-B 905 750 50 165 488 1150 630 14
HCTT/4-315-B 560 450 40 70 341 640 315 12
HCTT/4-355-B 630 535 40 80 361 760 355 12
HCTT/4-400-B 630 535 40 80 361 760 400 12
HCTT/4-450-B 710 590 40 110 410 895 450 14
HCTT/4-500-B 710 590 40 110 410 895 500 14
HCTT/4-560-B 905 750 50 165 488 1150 560 14
HCTT/4-630-B 905 750 50 165 488 1150 630 14
HCTT/4-710-B 1100 840 50 200 551 1350 710 14
HCTT/4-800-B 1100 840 50 200 732 1350 800 14
HCTT/4-900-B 1250 950 50 200 756 1580 900 14
HCTT/4-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/6-450-B 710 590 40 110 410 895 450 14
HCTT/6-500-B 710 590 40 110 410 895 500 14
HCTT/6-560-B 905 750 50 165 488 1150 560 14
HCTT/6-630-B 905 750 50 165 488 1150 630 14
HCTT/6-710-B 1100 840 50 200 551 1350 710 14
HCTT/6-800-B 1100 840 50 200 732 1350 800 14
HCTT/6-900-B 1250 950 50 200 756 1580 900 14
HCTT/6-1000-B 1250 950 50 200 756 1580 1000 14
HCTT/8-710-B 1100 840 50 200 551 1350 710 14
HCTT/8-800-B 1100 840 50 200 732 1350 800 14
HCTT/8-900-B 1250 950 50 200 756 1580 900 14
HCTT/8-1000-B 1250 950 50 200 756 1580 1000 14
HCTB/4-315-A 560 450 40 70 341 640 315 12
HCTB/4-355-A 630 535 40 80 361 760 355 12
HCTB/4-400-A 630 535 40 80 361 760 400 12
HCTB/4-450-A 710 590 40 110 410 895 450 14
HCTB/4-500-A 710 590 40 110 410 895 500 14
HCTB/4-560-A 905 750 50 165 488 1150 560 14
HCTB/4-630-A 905 750 50 165 488 1150 630 14
HCTB/6-450-A 710 590 40 110 410 895 450 14
HCTB/6-500-A 710 590 40 110 410 895 500 14
HCTB/6-560-A 905 750 50 165 488 1150 560 14
HCTB/6-630-A 905 750 50 165 488 1150 630 14
HCTT/4-315-A 560 450 40 70 341 640 315 12
HCTT/4-355-A 630 535 40 80 361 760 355 12
HCTT/4-400-A 630 535 40 80 361 760 400 12
HCTT/4-450-A 710 590 40 110 410 895 450 14
HCTT/4-500-A 710 590 40 110 410 895 500 14
HCTT/4-560-A 905 750 50 165 488 1150 560 14
HCTT/4-630-A 905 750 50 165 488 1150 630 14
HCTT/4-710-A 1100 840 50 200 551 1350 710 14
HCTT/4-800-A 1100 840 50 200 732 1350 800 14
HCTT/4-900-A 1250 950 50 200 756 1580 900 14
HCTT/4-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/6-450-A 710 590 40 110 410 895 450 14
HCTT/6-500-A 710 590 40 110 410 895 500 14
HCTT/6-560-A 905 750 50 165 488 1150 560 14
HCTT/6-630-A 905 750 50 165 488 1150 630 14
HCTT/6-710-A 1100 840 50 200 551 1350 710 14
HCTT/6-800-A 1100 840 50 200 732 1350 800 14
HCTT/6-900-A 1250 950 50 200 756 1580 900 14
HCTT/6-1000-A 1250 950 50 200 756 1580 1000 14
HCTT/8-710-A 1100 840 50 200 551 1350 710 14
HCTT/8-800-A 1100 840 50 200 732 1350 800 14
HCTT/8-900-A 1250 950 50 200 756 1580 900 14
HCTT/8-1000-A 1250 950 50 200 756 1580 1000 14
