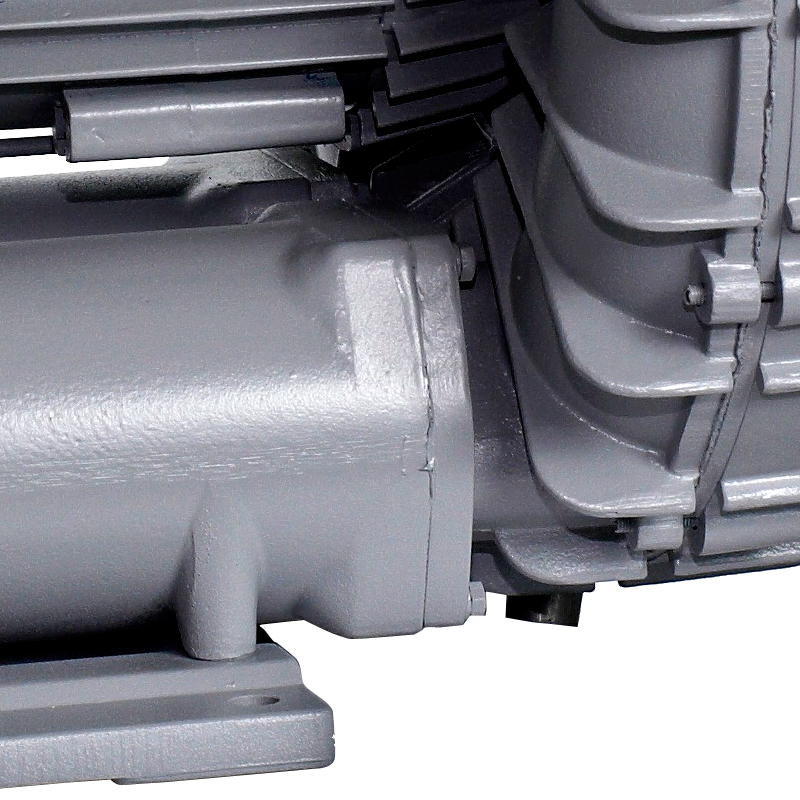

SC - Sivukanavapuhallin

SC

Sivukanavapuhallin

Sivukanavalaitteet käytettäväksi: pneumaattisessa kuljetuksessa, pneumaattisessa postissa, graafisissa koneissa, pneumaattisissa hisseissä, teollisuusimureissa, jätevedenpuhdistamoissa, galvanointilaitoksissa jne.
Can be painted in a color
other than standard
Ask for product

Sovellus

Sivukanavalaitteita käytetään pneumaattisessa kuljetuksessa.
Tyypilliset käyttökohteet:

  • pneumaattinen kuljetus, pneumaattinen posti,
  • graafiset koneet, pneumaattiset tunkit, monivaiheiset suodatuslaitteet, joissa on erittäin suuri pölynerotustaso,
  • teolliset pölynimurit, altaan ilmastaminen biologisissa jätevedenpuhdistamoissa, galvanointi laitokset jne.,
  • ei-aggressiivisten ja räjähtämättömien kaasujen öljyttömään kuljetukseen.

Sähkömoottori

  • asynkroninen, yksivaiheinen, 230 V, 50 Hz (enintään 2,2 kW)
  • asynkroninen, kolmivaiheinen, 230/400 V, 50 Hz (enintään 3 kW)
  • asynkroninen, kolmivaiheinen vaihe, 400/690 V, 50 Hz (4 kW: sta)
  • hyötysuhdeluokka IE3 (0,75 kW) tai IE2 (alle 0,75 kW)
  • suojaustaso IP55
  • eristysluokka F
  • säätötaajuudelle (kolme vaihemoottorit)
  • lämpösuoja (TP tai TP ja PTC) - valituissa moottoreissa

Suunnittelu

  • sivukanavapuhallin suoralla käytöllä
  • juoksupyörä alumiiniseoksesta valettu, dynaamisesti tasapainotettu ISO 1940-1 mukaisesti
  • alumiiniseoksesta valettu kotelo
  • tuuletin mukautettu toimimaan vaaka- tai pystysuorassa asennossa
  • maalattu tuuletin harmaa RAL 7042
  • kuljetettavan väliaineen maksimilämpötila 60 ° C
  • moottorin ympäristön lämpötila -20 ° C - + 40 ° C

Erikoisversiot

  • moottori muulle kuin vakiojännitteelle ja tehotaajuudelle
  • yksivaiheinen moottori, joka on sovitettu jännitteen säätöön
  • moottori, jolla on erilainen IP-suojausluokka
  • moottori, joka on varustettu antureilla tai lisäjäähdytyksellä
  • kotelon ja moottori (kiehuva)
  • nesteen maksimilämpötila yli 60 ° C
  • moottorin ympäristön lämpötila alle -20 ° C ja yli + 40 ° C
  • hihnakäyttö

Technical assistance

Choose a fan www.fanselectoronline.com

m3/h
Pa

Work characteristics

SC10A 037T (vacuum)

  • Pst max = 12600 Pa
  • Q max = 110 m3/h
  • P max = 370 W
  • n = 2800 rpm
  • I max = 1 A
  • U nom = 400 V
  • L wA = 71 dB(A)

Dimensions

Type A B C D E F G H I J
  mm mm mm mm mm mm mm mm mm mm
SC10A 037T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 037T (pressure) 296 170 45 80 68 90 220 250 12 340
SC10A 055T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 055T (pressure) 296 170 45 80 68 90 220 250 12 340
SC10C 075T (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10C 075T (pressure) 296 170 45 80 68 90 220 250 12 340
SC20A 110T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20A 110T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 150T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20A 150T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 110T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 110T (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 150T (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 150T (pressure) 360 200 45 80 68 90 220 250 12 370
SC30A 220T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30A 220T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30A 300T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30C 220T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30C 220T (pressure) 395 225 55 100 85 125 310 350 12 425
SC30C 300T (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30C 300T (pressure) 395 225 55 100 85 125 310 350 12 425
SC40A 400T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40A 400T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40A 550T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40A 550T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40A 750T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40C 550T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40C 550T (pressure) 480 275 75 130 110 145 365 420 12 535
SC40C 750T (vacuum) 480 275 75 130 110 145 365 420 12 535
SC40C 750T (pressure) 480 275 75 130 110 145 365 420 12 535
SC46A 750T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46A 750T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46A 1100T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46A 1100T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46C 750T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46C 750T (pressure) 540 303 100 150 130 160 400 450 20 660
SC46C 1100T (vacuum) 540 303 100 150 130 160 400 450 20 660
SC46C 1100T (pressure) 540 303 100 150 130 160 400 450 20 660
SC50A 750T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 750T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50A 1100T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 1100T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50A 1500T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50A 1500T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 750T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 750T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 1100T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 1100T (pressure) 580 336 100 150 130 160 400 450 25 685
SC50C 1500T (vacuum) 580 336 100 150 130 160 400 450 25 685
SC50C 1500T (pressure) 580 336 100 150 130 160 400 450 25 685
SC10A 037S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 037S (pressure) 296 170 45 80 68 90 220 250 12 340
SC10A 055S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10A 055S (pressure) 296 170 45 80 68 90 220 250 12 340
SC10C 075S (vacuum) 296 170 45 80 68 90 220 250 12 340
SC10C 075S (pressure) 296 170 45 80 68 90 220 250 12 340
SC20A 110S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20A 110S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20A 150S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 110S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 110S (pressure) 360 200 45 80 68 90 220 250 12 370
SC20C 150S (vacuum) 360 200 45 80 68 90 220 250 12 370
SC20C 150S (pressure) 360 200 45 80 68 90 220 250 12 370
SC30A 220S (vacuum) 395 225 55 100 85 125 310 350 12 425
SC30A 220S (pressure) 395 225 55 100 85 125 310 350 12 425
Type K L M N P R S T W V
  mm mm mm mm mm mm mm mm mm mm
SC10A 037T (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10A 037T (pressure) 311 120 150 66 60 141 15 11 M5 117
SC10A 055T (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10A 055T (pressure) 311 120 150 66 60 141 15 11 M5 117
SC10C 075T (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10C 075T (pressure) 311 120 150 66 60 141 15 11 M5 117
SC20A 110T (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20A 110T (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20A 150T (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20A 150T (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 110T (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 110T (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 150T (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 150T (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC30A 220T (vacuum) 410 160 200 72 80 175 20 13 M6 140
SC30A 220T (pressure) 410 160 200 72 80 175 20 13 M6 140
SC30A 300T (pressure) 410 160 200 72 80 175 20 13 M6 140
SC30C 220T (vacuum) 410 160 200 72 80 175 20 13 M6 140
SC30C 220T (pressure) 410 160 200 72 80 175 20 13 M6 140
SC30C 300T (vacuum) 410 160 200 72 80 175 20 13 M6 140
SC30C 300T (pressure) 410 160 200 72 80 175 20 13 M6 140
SC40A 400T (vacuum) 520 260 300 34 80 230 30 14 M8 172
SC40A 400T (pressure) 520 260 300 34 80 230 30 14 M8 172
SC40A 550T (vacuum) 520 260 300 34 80 230 30 14 M8 172
SC40A 550T (pressure) 520 260 300 34 80 230 30 14 M8 172
SC40A 750T (pressure) 520 260 300 34 80 230 30 14 M8 172
SC40C 550T (vacuum) 520 260 300 34 80 230 30 14 M8 172
SC40C 550T (pressure) 520 260 300 34 80 230 30 14 M8 172
SC40C 750T (vacuum) 520 260 300 34 80 230 30 14 M8 172
SC40C 750T (pressure) 520 260 300 34 80 230 30 14 M8 172
SC46A 750T (vacuum) 600 370 430 50 30 20 M8
SC46A 750T (pressure) 600 370 430 50 30 20 M8
SC46A 1100T (vacuum) 600 370 430 50 30 20 M8
SC46A 1100T (pressure) 600 370 430 50 30 20 M8
SC46C 750T (vacuum) 600 370 430 50 30 20 M8
SC46C 750T (pressure) 600 370 430 50 30 20 M8
SC46C 1100T (vacuum) 600 370 430 50 30 20 M8
SC46C 1100T (pressure) 600 370 430 50 30 20 M8
SC50A 750T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50A 750T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC50A 1100T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50A 1100T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC50A 1500T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50A 1500T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC50C 750T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50C 750T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC50C 1100T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50C 1100T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC50C 1500T (vacuum) 650 370 430 50 95 258 30 20 M8 202
SC50C 1500T (pressure) 650 370 430 50 95 258 30 20 M8 202
SC10A 037S (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10A 037S (pressure) 311 120 150 66 60 141 15 11 M5 117
SC10A 055S (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10A 055S (pressure) 311 120 150 66 60 141 15 11 M5 117
SC10C 075S (vacuum) 311 120 150 66 60 141 15 11 M5 117
SC10C 075S (pressure) 311 120 150 66 60 141 15 11 M5 117
SC20A 110S (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20A 110S (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20A 150S (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 110S (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 110S (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 150S (vacuum) 390 120 150 66 60 157 15 11 M5 129.5
SC20C 150S (pressure) 390 120 150 66 60 157 15 11 M5 129.5
SC30A 220S (vacuum) 410 160 200 72 80 175 20 13 M6 140
SC30A 220S (pressure) 410 160 200 72 80 175 20 13 M6 140
