Select fan type

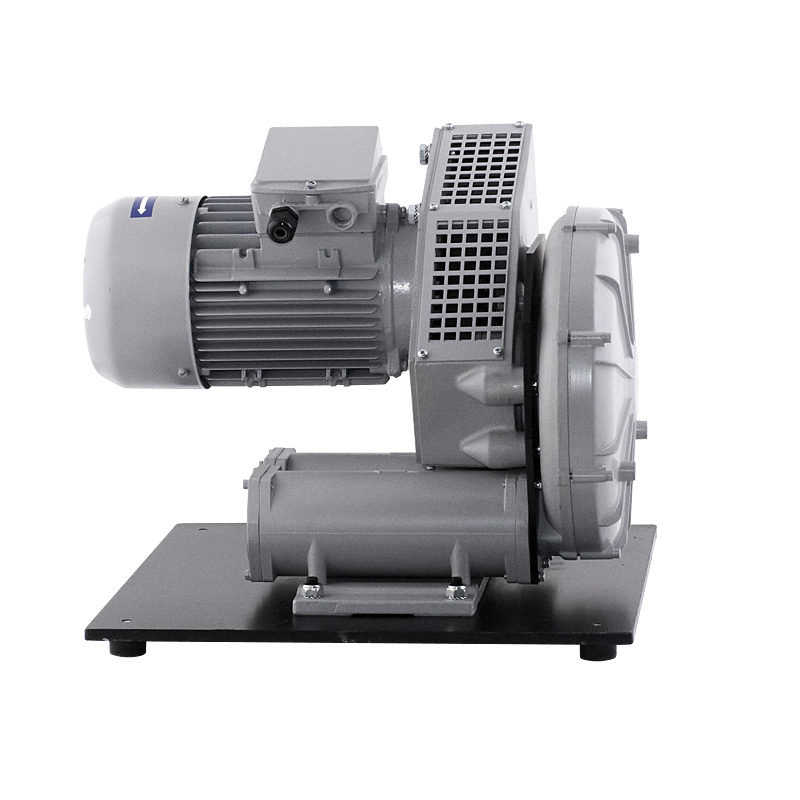

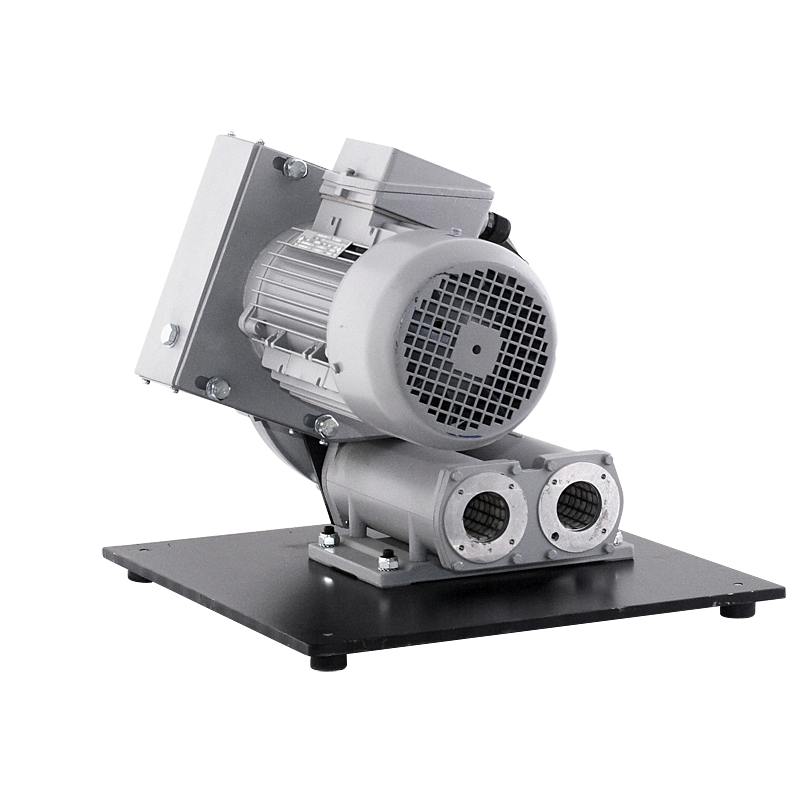

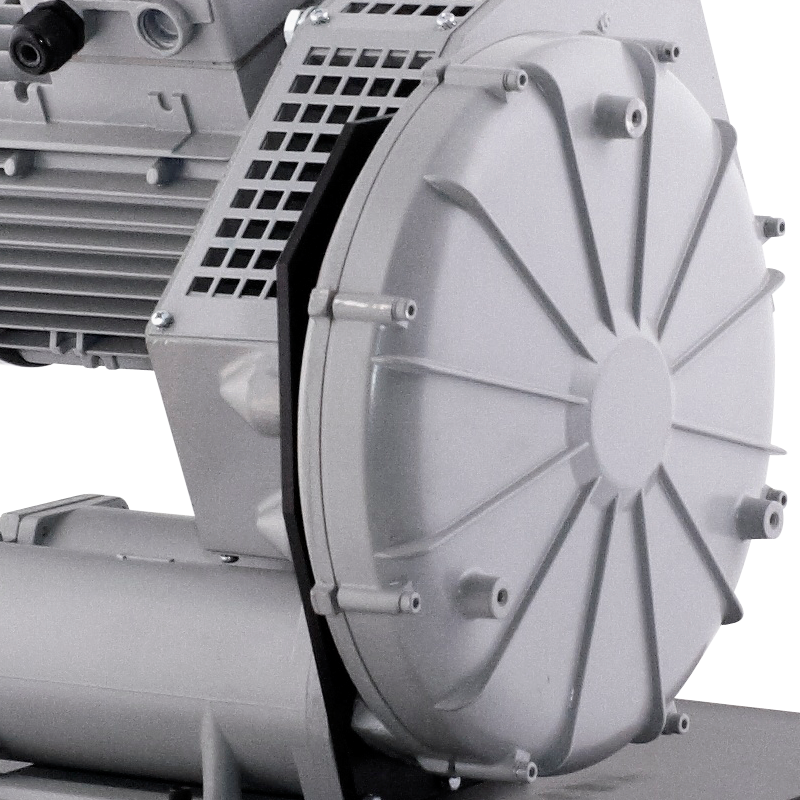

SC-VB
Sivukanavapuhallin
Sivukanavalaitteet käytettäväksi: pneumaattisessa kuljetuksessa, pneumaattisessa postissa, graafisissa koneissa, pneumaattisissa hisseissä, teollisuusimureissa, jätevedenpuhdistamoissa, galvanointilaitoksissa jne.
Can be painted in a color
other than standard
other than standard
Sovellus
Pneumaattiset kuljetuslaitteet, grafiikkakoneet, pneumaattinen posti, pneumaattiset tunkit, monivaiheiset suodatuslaitteet, joissa on erittäin suuri pölynerotusaste, teollisuusimurit, uima-altaiden ilmastaminen biologisessa jätevedenpuhdistuksessa kasvit, galvanointilaitokset jne.
Work characteristics
Dimensions
| Type | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SC15 VB (vacuum) | 296 | 170 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 315 |
| SC15 VB (pressure) | 296 | 170 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 315 |
| SC25 VB (vacuum) | 360 | 200 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 345 |
| SC25 VB (pressure) | 360 | 200 | 45 | 80 | 68 | 90 | 220 | 250 | 12 | 345 |
| SC35 VB (vacuum) | 395 | 225 | 55 | 100 | 85 | 125 | 310 | 350 | 12 | 425 |
| SC35 VB (pressure) | 395 | 225 | 55 | 100 | 85 | 125 | 310 | 350 | 12 | 425 |
| SC45 VB (vacuum) | 480 | 275 | 75 | 130 | 110 | 145 | 365 | 420 | 12 | 480 |
| SC45 VB (pressure) | 480 | 275 | 75 | 130 | 110 | 145 | 365 | 420 | 12 | 480 |
| SC55 VB (vacuum) | 580 | 336 | 100 | 150 | 130 | 160 | 400 | 450 | 20 | 620 |
| SC55 VB (pressure) | 580 | 336 | 100 | 150 | 130 | 160 | 400 | 450 | 20 | 620 |
| Type | K | L | M | N | P | R | S | T | W |
|---|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| SC15 VB (vacuum) | 215 | 120 | 150 | 66 | 60 | 75 | 12 | 11 | 5 |
| SC15 VB (pressure) | 215 | 120 | 150 | 66 | 60 | 75 | 12 | 11 | 5 |
| SC25 VB (vacuum) | 260 | 120 | 150 | 66 | 60 | 100 | 12 | 11 | 5 |
| SC25 VB (pressure) | 260 | 120 | 150 | 66 | 60 | 100 | 12 | 11 | 5 |
| SC35 VB (vacuum) | 300 | 160 | 200 | 72 | 80 | 100 | 12 | 13 | 6 |
| SC35 VB (pressure) | 300 | 160 | 200 | 72 | 80 | 100 | 12 | 13 | 6 |
| SC45 VB (vacuum) | 380 | 260 | 300 | 34 | 80 | 160 | 12 | 14 | 8 |
| SC45 VB (pressure) | 380 | 260 | 300 | 34 | 80 | 160 | 12 | 14 | 8 |
| SC55 VB (vacuum) | 490 | 370 | 430 | 58 | 95 | 160 | 12 | 20 | 8 |
| SC55 VB (pressure) | 490 | 370 | 430 | 58 | 95 | 160 | 12 | 20 | 8 |
