DH
Kanavalämmitin
DH-sarjan ilmalämmittimiä käytetään mekaanisissa tuloilmanvaihtojärjestelmissä, joissa on tarpeen nostaa ilman lämpötilaa talvella tai pitää lämpötila suljetussa tilassa vakiona.
Käyttö
DH-lämmittimiä käytetään mekaanisissa tuloilmanvaihtojärjestelmissä, joissa:
- lämpötilaa on tarpeen nostaa talvella,
- huoneen lämpötilan pitämiseksi vakiona ,
- teknologisissa prosesseissa, jotka edellyttävät tuloilmaa vakiolämpötilassa.
Rakennus
- asennus suoraan pyöreisiin ilmanvaihtokanaviin, vakioläpimittaiset (100-400 mm)
- ruostumattomasta teräksestä valmistetut lämmityselementit
- kaksinkertainen ylikuumenemissuoja:
- automaattinen (lämpötila. + 75 ° C)
- manuaalisella palautuksella (lämpötila + 85 ° C)
Huomautus
Kanavalämmittimet on valittava siten, että poistoilman lämpötila ei ylitä +40 0 C. Ilman virtausnopeus lämmittimien läpi ei voi olla pienempi kuin 1,5 m / s.
Technical assistance
- Ohjekirja 869,75 KB
- Vaatimustenmukaisuusvakuutus (CE) 258,27 KB
- Vaatimustenmukaisuusvakuutus (CE) 252,21 KB
- Vaatimustenmukaisuusvakuutus (CE) 254,56 KB
- Vaatimustenmukaisuusvakuutus (CE) 256,03 KB
- Vaatimustenmukaisuusvakuutus (CE) 244,05 KB
- Hygieenitodistus 485,46 KB
- Hygieenitodistus 485,74 KB

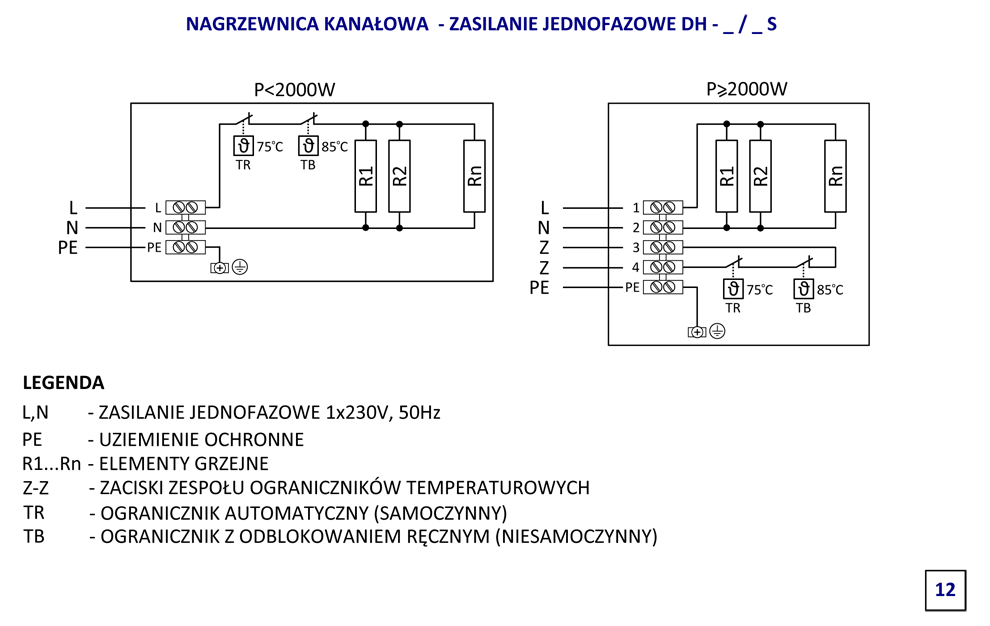

- Sähkökytkentäkaavio 54,95 KB
- Sähkökytkentäkaavio 45,64 KB
- Sähkökytkentäkaavio 72,60 KB
- Sähkökytkentäkaavio 64,80 KB
- Sähkökytkentäkaavio 61,25 KB
- Sähkökytkentäkaavio 74,43 KB
- Sähkökytkentäkaavio 68,24 KB
Dimensions
| Type | A | B | H | Średnica kanału |
|---|---|---|---|---|
| mm | mm | mm | mm | |
| DH-100/03 S | 380 | 103 | 197 | 100 |
| DH-100/06 S | 380 | 103 | 197 | 100 |
| DH-100/09 S | 380 | 103 | 197 | 100 |
| DH-100/12 S | 380 | 103 | 197 | 100 |
| DH-125/03 S | 380 | 128 | 221 | 125 |
| DH-125/06 S | 380 | 128 | 221 | 125 |
| DH-125/09 S | 380 | 128 | 221 | 125 |
| DH-125/12 S | 380 | 128 | 221 | 125 |
| DH-160/05 S | 380 | 163 | 257 | 160 |
| DH-160/10 S | 380 | 163 | 257 | 160 |
| DH-160/15 S | 380 | 163 | 257 | 160 |
| DH-160/20 S | 380 | 163 | 257 | 160 |
| DH-200/05 S | 400 | 203 | 297 | 200 |
| DH-200/10 S | 400 | 203 | 297 | 200 |
| DH-200/15 S | 400 | 203 | 297 | 200 |
| DH-200/20 S | 400 | 203 | 297 | 200 |
| DH-200/25 S | 400 | 203 | 297 | 200 |
| DH-200/30 T | 400 | 203 | 297 | 200 |
| DH-200/30 B | 400 | 203 | 297 | 200 |
| DH-200/45 T | 400 | 203 | 297 | 200 |
| DH-200/50 B | 400 | 203 | 297 | 200 |
| DH-200/60 T | 400 | 203 | 297 | 200 |
| DH-200/60 B | 400 | 203 | 297 | 200 |
| DH-250/05 S | 400 | 253 | 347 | 250 |
| DH-250/10 S | 400 | 253 | 347 | 250 |
| DH-250/15 S | 400 | 253 | 347 | 250 |
| DH-250/20 S | 400 | 253 | 347 | 250 |
| DH-250/25 S | 400 | 253 | 347 | 250 |
| DH-250/30 S | 400 | 253 | 347 | 250 |
| DH-250/30 T | 400 | 253 | 347 | 250 |
| DH-250/30 B | 400 | 253 | 347 | 250 |
| DH-250/45 T | 400 | 253 | 347 | 250 |
| DH-250/50 B | 400 | 253 | 347 | 250 |
| DH-250/60 T | 400 | 253 | 347 | 250 |
| DH-250/60 B | 400 | 253 | 347 | 250 |
| DH-250/90 T | 400 | 253 | 347 | 250 |
| DH-315/10 S | 400 | 318 | 411 | 315 |
| DH-315/15 S | 400 | 318 | 411 | 315 |
| DH-315/20 S | 400 | 318 | 411 | 315 |
| DH-315/25 S | 400 | 318 | 411 | 315 |
| DH-315/30 S | 400 | 318 | 411 | 315 |
| DH-315/30 T | 400 | 318 | 411 | 315 |
| DH-315/30 B | 400 | 318 | 411 | 315 |
| DH-315/45 T | 400 | 318 | 411 | 315 |
| DH-315/50 B | 400 | 318 | 411 | 315 |
| DH-315/60 T | 400 | 318 | 411 | 315 |
| DH-315/60 B | 400 | 318 | 411 | 315 |
| DH-315/90 T | 400 | 318 | 411 | 315 |
| DH-315/120 T | 400 | 318 | 411 | 315 |
| DH-355/30 S | 440 | 358 | 451 | 355 |
| DH-355/30 B | 440 | 358 | 451 | 355 |
| DH-355/50 B | 440 | 358 | 451 | 355 |
| DH-355/60 B | 440 | 358 | 451 | 355 |
| DH-355/60 T | 440 | 358 | 451 | 355 |
| DH-355/90 T | 440 | 358 | 451 | 355 |
| DH-355/120 T | 440 | 358 | 451 | 355 |
| DH-355/150 T | 440 | 358 | 451 | 355 |
| DH-400/30 S | 440 | 403 | 497 | 400 |
| DH-400/30 B | 440 | 403 | 497 | 400 |
| DH-400/50 B | 440 | 403 | 497 | 400 |
| DH-400/60 B | 440 | 403 | 497 | 400 |
| DH-400/60 T | 440 | 403 | 497 | 400 |
| DH-400/90 T | 440 | 403 | 497 | 400 |
| DH-400/120 T | 440 | 403 | 497 | 400 |
| DH-400/150 T | 440 | 403 | 497 | 400 |
| DH-400/180 T | 440 | 403 | 497 | 400 |
| DH-400/210 T | 440 | 403 | 497 | 400 |
| DH-400/240 T | 440 | 403 | 497 | 400 |
